  3. Краны шаровые с обогревом

Краны шаровые с обогревом

ПОИСК

Краны шаровые с обогревом Краны шаровые с обогревом

Краны шаровые с обогревом

Краны шаровые предназначены для использования в качестве запорного устройства в трубопроводах с  жидкими или газообразными, агрессивными или неагрессивными рабочими средами.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Условный диаметр Ду, мм
15- 250

Условное давление Ру, МПа
1,6; 2,5; 4,0

Температура окружающей среды, К (°С)
от 233 до 323 (от -40 до +50)

Климатическое исполнение
УХЛ2 по ГОСТ 15150-69

Температура рабочей среды, К (°С)
от 203 до 473 (от -70 до +200)

Относительная влажность окружающего воздуха, %
от 30 до 80

Атмосферное давление, КПа (мм рт. ст.)
от 84 до 106,7 (от 630 до 800)

Герметичность затвора
класс "А" по ГОСТ 9544-93

Средний ресурс работы
4500 циклов

Полный срок службы, лет, не менее
10

Направление подачи жидкости
любое

Присоединение к трубопроводу
фланцевое ГОСТ 12815-80, приварное

Способ управления
ручной, пневмопривод, электропривод

Строительная длина
по ГОСТ 28908-91 или по требованию заказчика

Рабочая среда
вода, пар, неагрессивный природный газ, неагрессивные нефтепродукты, любая агрессивная среда за исключением расплавленных щелочей металлов.

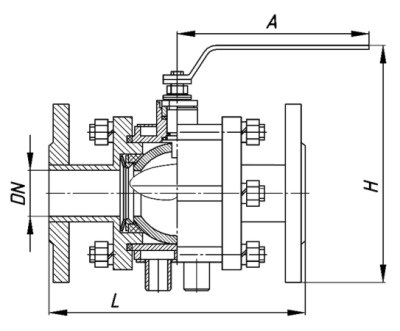

Таблица размеров кранов шаровых с обогревом
Краны шаровые с обогревом

Обозначение

DN

L

A

H

КШО 16-25 РФХС(РФУС)
КШО 25-25 РФХС(РФУС)
КШО 40-25 РФХС(РФУС)

25

160

127

113

КШО 16-32 РФХС(РФУС)
КШО 25-32 РФХС(РФУС)
КШО 40-32 РФХС(РФУС)

32

180

215

122

КШО 16-40 РФХС(РФУС)
КШО 25-40 РФХС(РФУС)
КШО 40-40 РФХС(РФУС)

40

200

215

182

КШО 16-50 РФХС(РФУС)
КШО 25-50 РФХС(РФУС)
КШО 40-50 РФХС(РФУС)

50

230

280

200

КШО 16-65 РФХС(РФУС)
КШО 25-65 РФХС(РФУС)
КШО 40-65 РФХС(РФУС)

65

290

280

213

КШО 16-80 РФХС(РФУС)
КШО 25-80 РФХС(РФУС)
КШО 40-80 РФХС(РФУС)

80

310

342

239

КШО 16-100 РФХС(РФУС)
КШО 25-100 РФХС(РФУС)
КШО 40-100 РФХС(РФУС)

100

350

342

263

КШО 16-125 РФХС(РФУС)
КШО 25-125 РФХС(РФУС)
КШО 40-125 РФХС(РФУС)

125

356
381
381

550

303

КШО 16-150 РФХС(РФУС)
КШО 25-150 РФХС(РФУС)
КШО 40-150 РФХС(РФУС)

150

394
403
403

595

338

КШО 16-200 РФХС(РФУС)
КШО 25-200 РФХС(РФУС)
КШО 40-200 РФХС(РФУС)

200

457

595

468
