Клапан запорные DN 10-50 серии 1456, 1512
с ручным управлением
Класс арматуры по ANSI B 16.34 указан в таблице.
Клапаны рассчитанные на PN100 в соответствии с ГОСТ 356-80 допускают их применение на рабочих параметрах в диапазоне от 10 МПа (100 кгс/см2), 200 °С до 3,6 МПа (36 кгс/см2), 455 °C.
Клапаны рассчитанные на PN200 в соответствии с ГОСТ 356-80 допускают их применение на рабочих параметрах в диапазоне от 20 МПа (200 кгс/см2),
200 °С до 6 МПа (60 кгс/см2), 660 °С.
Клапаны рассчитанные на PN250 в соответствии с ГОСТ 356-80 допускают их применение на рабочих параметрах в диапазоне от 25,0 МПа (250 кгс/см2),
200 °С до 9,0 МПа (90 кгс/см2). 455 °С.
При заказе необходимо указывать наименование и обозначение изделия, климатическое исполнение и категорию размещения
по ГОСТ 15150-69.
Корпус имеет уплотнительную наплавку из материала на основе хромоникелевых сталей.

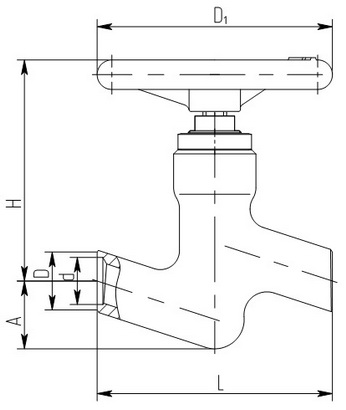

Основные размеры и технические характеристики клапанов запорных
DN 10-50 с ручным управлением серии 1456, 1512
Обозначение | Аналог | DN | Рабочая среда |
Класс | Параметры рабочей среды, PN | Присоединительные и габаритные размеры, мм | Масса, кг | |||||
d | D | L | Н | А | D1 | |||||||
1456-10-0 | 1С-11-1 | 10 | вода, пар | 600 | 100 | 12 | 16 | 70 | 81 | 19 | 80 | 0,3 |
1512-10-0 | 15нж54нж | 10 | вода, пар | 1500
| 200 | 12 | 16 | 70 | 81 | 19 | 80 | 0,3 |
1512-15-0 | 15нж54нж | 15 | вода, пар | 1500 | 200 | 19 | 30 | 120 | 133 | 34 | 160 | 2,7 |
1456-20-0 | 1С-11-3 | 20 | вода, пар | 1500 | 250 | 22 | 30 | 120 | 133 | 34 | 160 | 2.1 |
1512-20-0 | 15нж54нж | 20 | вода, пар | 1500 | 200 | 22 | 30 | 120 | 133 | 34 | 160 | 2.5 |
1456-25-М | - | 25 | вода, пар | 600 | 100 | 25 | 32 | 160 | 150 | 46 | 160 | 2,3 |
1512-25-0 | 15нж54нж | 25 | вода, пар | 1500 | 200 | 30 | 40 | 160 | 150 | 46 | 160 | 3,5 |
1456-32-0 | 1С-11-4 | 32 | вода, пар | 600 | 100 | 32 | 40 | 160 | 150 | 46 | 160 | 2,3 |
1456-50-0 | 1С-11-5 | 50 | вода, пар | 600 | 100 | 49 | 62 | 220 | 211 | 67 | 200 | 5,2 |
