Главные предохранительны клапаны DN 125/200, 125/250,
150/150, 150/200, 175/200, 200/250, 250/300
Основными составляющими ИПУ высокого давления являются главные предохранительные клапаны (ГПК) DN 125/250, 175/200 серий 875, 392,
DN 200/250 серии 1029, DN 250/300 серии 969,DN 150/150 серии 1202,
530, DN 150/200 серии 1203.
Клапан серии 1029 отличается от клапанов серий 875, 392 и 1203 двусторонним отводом пара через патрубки, в которых расположены решетки, понижающие уровень шума при истечении пара.
Клапаны серии 530 и 1202 также имеют двусторонний отвод пара через патрубки.
Присоединение ГПК к трубопроводу на сварке, кроме клапана серии 530, который имеет фланцевое присоединение.
У клапана DN 250/300 серии 969, предусмотрен двухсторонний подвод пара и односторонний отвод.
Для смягчения ударных нагрузок при открытии и закрытии ГПК предусмотрен гидравлический демпфер.
Клапаны устанавливаются на горизонтальных участках отводящих патрубков выходных коллекторов пароперегревателей или трубопроводов острого пара строго вертикально в местах, удобных для обслуживания и позволяющих размещать в непосредственной близости от них импульсные клапаны.
Материал корпуса — сталь 20ХМФЛ или 15Х1М1ФЛ (при tраб ≥ 510°С).
Изготовление и поставка по ТУ 37-028-05015348-98.
Технические характеристики главных предохранительных клапанов
Обозначение изделия | DN | Параметры пара рабочие | Пропускная способность, т/ч | Наименьшая площадь свободного сечения в проточной части Fmin, см2 | Расчетный коэф- фициент расхода | Ход клапана, hmax мм | Масса, кг
| |
Давление, МПа | Температура, 0С | |||||||
875-125-0 | 125/250 | 25,0 | 545 | 240 | 30,6 | 0,7 | 22 | 640 |
392-175/95-0г | 150/200 | 13,7 | 560 | 160 | 42,4 | 0.7 | 20 | 446 |
392-175/95-0г-01 | 150/200 | 9,8 | 540 | 120 | 42,4 | 0,7 | 20 | 446 |
1029-200/250-0 | 200/250 | 25,0 | 545 | 900 | 113 | 0,7 | 35 | 1747 |
969-250/300-0-03 | 250/300 | 4,0 | 285 | 400 | 242 | 0,7 | 50 | 1444 |
1202-150/150-0 | 150/150 | 9,8 | 540 | 120 | 54,7 | 0,5 | 25 | 415 |
530-150/150-0в | 150/150 | 9,8 | 540 | 120 | 42,36 | 0,7 | 20 | 424 |
1203-150/200-0 | 150/200 | 13,7 | 560 | 160 | 54,7 | 0,5 | 25 | 345 |
9,8 | 540 | 120 | ||||||
1203-150/200-0-01 | 150/200 | 3,4 | 300 | 66 | 67 | 0,5 | 25 | 345 |
Обозначение изделия | DN | L | L’ | L1 | L2 | L3 | Н | Н1 | A | D | D1 | D2 | В | С | п | d | n1 | d1 | dp1 | dн1 | dр2 | dн2 |
875-125-0 | 125/250 | 380 | - | 625 | 535 | 140 | 1690 | 525 | 195 | 500 | 430 | 313 | 60 | 4,5 | 12 | 41 | 4 | 54 | 120 | 210 | - | - |
392-175/95-0г | 150/200 | 310 | - | 625 | 535 | 140 | 1350 | 430 | 140 | 405 | 345 | 260 | 38 | 4,5 | 12 | 33 | 4 | 54 | 156 | 230 | - | - |
392-175/95-0г-О1 | 150/200 | 310 | - | 625 | 535 | 140 | 1350 | 435 | 137 | 405 | 345 | 260 | 36 | 4,5 | 12 | 33 | 4 | 54 | 156 | 230 | - | - |
1029-200/250-0 | 200/250 | См. рис. | - | - | - | - | ||||||||||||||||
969-250/300-0-03 | 250/300 | См. рис. | 254 | 285 | 303 | 335 | ||||||||||||||||
1202-150/150-0 | 150/150 | - | 560 | 580 | 500 | 120 | 1160 | 600 | - | - | - | - | - | - | - | - | 4 | 34 | 163 | 200 | 142 | 166 |
530-150/150-0в | 150/150 | 560 | 580 | 210 | 500 | 120 | 1260 | 600 | 300 | 300 | 250 | 204 | - | 4,5 | 8 | 27 | 4 | 34 | 169 | 208 | - | - |
1203-150/200-0 | 150/200 | 280 | - | 470 | 400 | 150 | 900 | 350 | - | - | - | - | - | - | - | - | 4 | 39 | 156 | 225 | 188 | 225 |
1203-150/200-0-01 | 150/200 | 280 | - | 470 | 400 | 150 | 900 | 350 | - | - | - | - | - | - | - | - | 4 | 39 | 156 | 225 | 156 | 225 |

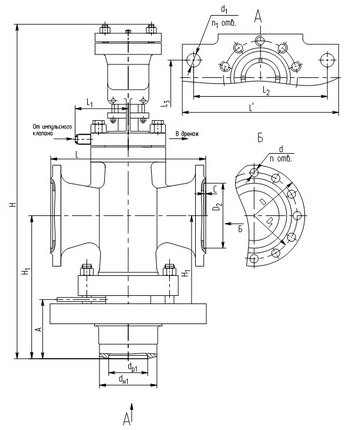

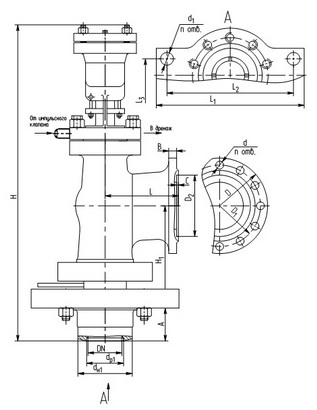

Главный предохранительный клапан – DN 125/250, 150/200 серий 875 и 392:
