Рабочий ход, мм | 32 | 50 |
Скорость управления, мм/мин | 16 | |
Время закрытия, с | 120 | 190 |
Усилие на штоке, кН | 10 | |
Режим работы | повторно-кратковременный | |
Напряжение питания (управляющее) | однофазное, 230В, 50Гц | |
Мощность потребляемая, Вт | 15 | |
Масса, кг | 12,4 |
Окружающая температура, oС | -25 . . . +55 |
Относительная влажность, % | 5 . . . 100 |
Степень защиты | IP65 |

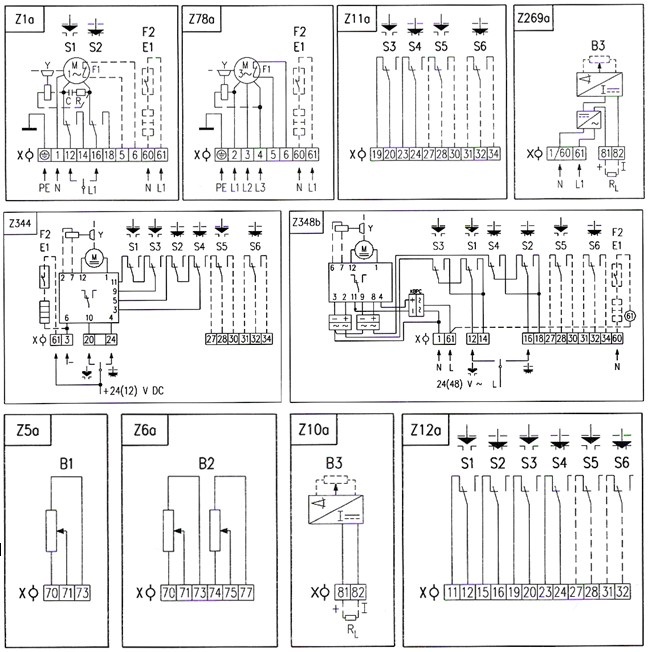

Z1a схема включения 1-фазного двиг-ля
Z5а схема включения датчика сопр. простого
Z6а схема включения датчика сопр. двойного
Z10а схема включенияnэлектр. датчика 2-проводникового без источника
Z11a схема включения выключателей положения и дополнительных выключателей положения
Z12a схема включения выключателей S1-S6 при включении 3-фазного электродвигателя
Z78а схема включения 3-фазного электродвигателя
Z269а схема включения электронного датчика положения - 2-проводникового с источником
Z344 схема включения электродвигателя 24В DC
Z348b схема включения электродвигателя 24В АC
Схема:
