Клапаны регулирующий DN 10 серий 584, 597 с рукояткой и DN 65 с маховиком

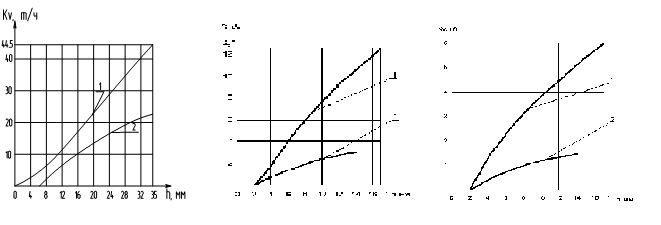

Пропускная способность Расходные характеристики Пропускная способность
регулирующего клапана регулирующих регулирующих
DN 65 серии 976 клапанов DN 10-20 серий: клапанов DN 10 серий:
1 – 976-65-Э; 2 – 976-65-М(0,1) 1 – 1031; 2-597 1 – 1032; 2 – 584
Технические характеристики клапанов
Обозначение изделия | DN | Рабочие параметры | Перепад давления, МПа | Максимальная площадь проходного сечения Fmax, см2 | Максимальная пропускная способность, Kv100 т/ч | Рабочий ход золотника hmax, мм | Время полного открытия (закрытия), с | Максимальный крутящий момент на шпинделе, Н×м, не более | Масса, кг | ||
Среда | Давление, МПа | Температура, °С | |||||||||
584-10-0 | 10 | Вода | 37,3 | 280 | 1,0 | 0,5 | 1,5 | 14 | - | 25 | 3,1 |
597-10-0а | 10 | Пар | 25,0 | 545 | 3.9 | 0,5 | 3,0* | 14 | - | 25 | 3,1 |
1031-20-0 | 20 | » | 25,0 | 545 | 3,9 | 1,75 | 12,5* | 17 | - | 40…50 | 5,4 |
1032-20-0 | 20 | Вода | 37,3 | 280 | 1,0 | 1,75 | 6,17 | 17 | - | 26 | 5,4 |
976-65-М | 65 | » | 23,5 | 250 | 1,0 | 6,6 | 23,28 | 35 | - | 180 | 44,0 |
976-65-M-01 | 65 | » | 5,9 | 275 | 1,0 | 6,6 | 23,28 | 35 | - | 180 | 44.0 |
976-65-Э | 65 | » | 23,5 | 250 | 1,0 | 12,6 | 45,5 | 36 | 19 | 180 | 111,0 |
Размеры клапанов, мм
Обозначение изделия | d | L | Н | D1 | ||
584-10-0 | 10 | 22 | 110 | 28 | 195 | 150 |
597-10-0а | 10 | 22 | 110 | 28 | 195 | 150 |
1031-20-0 | 18 | 32 | 160 | 46 | 260 | 200 |
1032-20-0 | 18 | 32 | 160 | 46 | 260 | 200 |
976-65-М | 58 | 78 | 250 | 95 | 510 | 320 |
976-65-М-01 | 69 | 78 | 250 | 95 | 510 | 320 |
976-65-Э | 58 | 78 | 250 | 95 | 755 | - |
Класс арматуры по ANSI B 16.34
Давление, МПа | 37,3 | 23,5 | 5,9 |
Температура, °С | 280 | 250 | 275 |
Класс | 2500 | 1500 | 400 |
