Клапаны дроссельные DN 32, 50, 65 серий 1193, 1195, 1197 применяются в основном в качестве дроссельных регуляторов пара и устанавливаются на паропроводах парогенераторов, РОУ, БРОУ, а также на вспомогательных трубопроводах высоких и сверхкритических параметров пара.
Клапан регулирующий DN 65 серии 1198 применяется в качестве регулятора расхода воды и устанавливается на линиях впрыска охлаждающей воды парогенераторов высоких параметров.
Изготовление и поставка по ТУ37-027-05015348-98.
Технические характеристики дроссельных и регулирующих клапанов
DN 32, 50, 65
Обозначение изделия | DN |
| Среда | Рабочие параметры | Максимальный перепад давления, МПа | Материал корпуса | Максимальная пропускная способность, Kv100 т/ч | |
Класс | Давление, МПа | Темпера- тура, 0С | ||||||
1193-32-Р | 32 | 4500 | Пар | 25,0 | 545 | - | 12Х1МФ | 39,8* |
1195-50-Р | 50 | 2500 | » | 13,7 | 560 | - | 12Х1МФ | 32,9* |
1197-65-Р | 65 | 1500 | » | 9,8 | 540 | - | 12Х1МФ | 23,77* |
1198-65-Э | 65 | 1500 | Вода | 23,5 | 250 | 4,0 | 20 | 30 |
1198-65-Р | 65 | 1500 | » | 23,5 | 250 | 4,0 | 20 | 30 |
* - Указана величина максимального расхода при критическом перепаде.
Обозначение изделия | Рабочий ход золотника hmax, мм | Время открытия (закрытия), с | Максимальное усилие на рычаге, Н | Тип электропривода (МЭО, МЭП) | Масса, кг |
1193-32-Р | 25 | 10 | 4078 | МЭО-630/25-0,25У-87 | 32,0 |
1195-50-Р | 25 | 10 | 2222 | МЭО-630/25-0,25У-87 | 34,1 |
1197-65-Р | 25 | 10 | 1757 | МЭО-630/25-0,25У-87 | 34,1 |
1198-65-Э | 25 | 50,0 | - | МЭП-25000/50-25-00К-У2 (0,2) | 58,0 |
1198-65-Р | 25 | 12,4 | 2420 | МЭО-630/25-0,25У-87 | 34,1 |

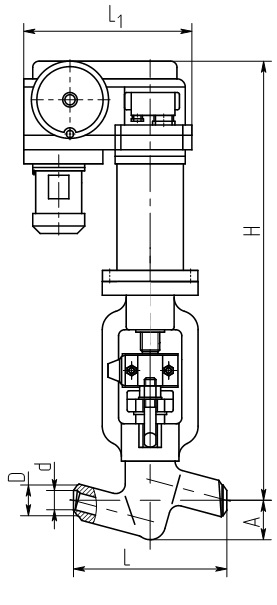

Размеры клапанов, мм
Обозначение изделия | L | А | Н | D | d | L1 | L2 |
1193-32-Р | 220 | 85 | 490 | 60 | 31 | - | 420 |
1195-50-Р | 250 | 95 | 500 | 78 | 50 | - | 420 |
1197-65-Р | 250 | 95 | 500 | 78 | 62 | - | 420 |
1198-65-Р | 250 | 95 | 500 | 78 | 58 | - | 420 |
1198-65-Э | 250 | 95 | 1040 | 78 | 58 | 326 | - |
