Форсунки охладителя пара
Форсунки применяются в составе охладителей пара ОУ, РОУ, БРОУ и предназначены для распыливания охлаждающей воды.
Комбинированная пароводяная форсунка типа 1431-100/65-Ф предназначена для распыливания охлаждающей воды с помощью парового потока и получения пароводяной смеси для впрыска в охладитель пара БРОУ.
Два исполнения форсунки отличаются наличием во входных патрубках дроссельных шайб, предназначенных для снижения давления пара.
Пароводяная форсунка с односторонним подводом пара 1415-100/50-Ф конструктивно аналогична форсунке 1431-100/65-Ф.
Форсунки серии 1415-100/50-Ф, кроме базового исполнения, имеют исполнения –01…–20.
Форсунки серии 1431-100/65-Ф, кроме базового исполнения, имеют исполнения –01, –02.
Исполнения форсунок выбирают по результатам гидравлического расчета.
Наряду с центробежными форсунками применяются пароводяные форсунки струйного типа 1100-20-Ф, -Ф-01.
При работе всех типов пароводяных форсунок на выходе образуется пароводяная смесь с температурой насыщения, которая затем поступает к узлу впрыска охладителя пара.
Материал корпуса — сталь 12Х1МФ.
Изготовление и поставка пароводяных форсунок по ТУ 108-986-80.
Техническая характеристика пароводяных форсунок
Обозначение форсунки | DN | Расчетные параметры рабочей среды | Масса, кг | |||
Давление пара, МПа | Температура, °С | Давление воды, МПа | Температура воды, °С | |||
1100-20-Ф, Ф-01 | 20/20 | 13,7 | 560 | 23.5 | 250 | 10,9 |
1415-100/50-Ф | 100/50 | 13,7 | 560 | 23,5 | 250 | 57,2 |
1415-100/50-Ф, Ф-01…Ф-20 | 100/50 | 13,7 | 560 | 23,5 | 250 | 57,4-59,1 |
1431-100/65-Ф, Ф-01 | 100/65 | 9,8 | 540 | 23,5 | 250 | 63,7 |
1431-100/65-Ф-02 | 100/65 | 9,8 | 540 | 23,5 | 250 | 64,2 |

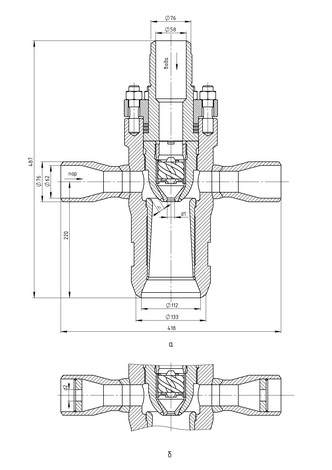

а- конструкция форсунки,
б- исполнение форсунки с дроссельными шайбами во входных патрубках

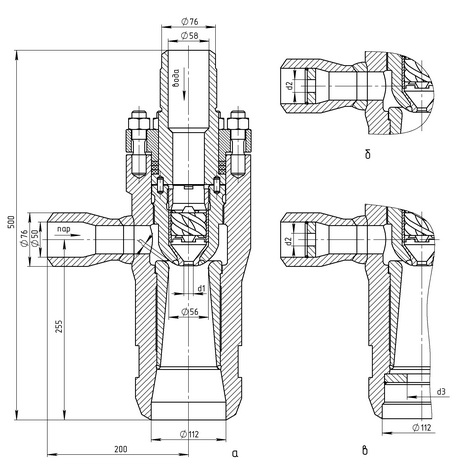

Форсунка пароводяная типа 1415-100/50-Ф: а- конструкция форсунки,
б- исполнение форсунки с дроссельной шайбой во входном патрубке, в- исполнение форсунки с дроссельными шайбами во входном и выходном патрубке

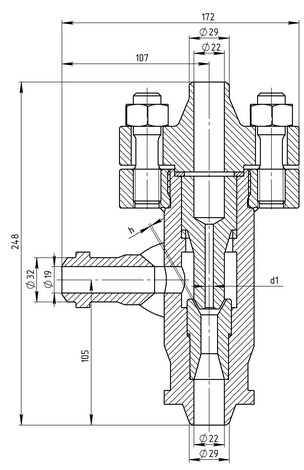

Струйная форсунка 1100-20-Ф
