Задвижки: - основные определения

Задвижки относятся к запорным устройствам, в которых проход перекрывается поступатель-ным перемещением запорного органа в направлении, перпендикулярном движению потока транспортируемой среды. Задвижки применяются для перекрытия потоков газообразных или жидких сред в трубопроводах различных давлений и номинальных (условных) проходов.

Малое гидравлическое сопротивление задвижек (коэффициент сопротивления не более 0,5) де-лает их особенно ценными при применении на трубопроводах, через которые постоянно движется среда с большой скоростью.

По исполнению корпуса задвижки обычно изготавливают полнопроходными, т.е. диаметры отверстий в проходах задвижки не сужаются. В некоторых случаях используются зауженные задвижки, у которых диаметры отверстий в корпусе сужаются. Это позволяет снизить усилия и крутящие моменты систем управления, а также уменьшаются габаритные размеры и масса.

По исполнению запорного органа задвижки могут изготавливаться двух типов – параллельные и клиновые. В свою очередь клиновые подразделяются на задвижки со сплошным клином и двухдиско-вые.

Уплотнение в затворе клиновой задвижки обеспечивается как за счет действия на клин давле-ния рабочей среды (перепада давлений до и после задвижки), так и дополнительного заклинивающего усилия. Благодаря этому клиновые задвижки (особенно двухдисковые) имеют значительно более высо-кую степень герметичности, чем параллельные (у которых уплотнение в рабочем органе происходит в основном за счет перепада давлений в ней).

Однако в промышленности есть такие технологические линии, производства и установки, на которых возможно применение только параллельных задвижек, рассчитанных и спроектированных под данные конкретные условия работы, в которых клиновые задвижки работать не могут.

Клиновые задвижки целесообразно использовать тогда, когда рабочие условия близки к макси-мальным, предельным, а параллельные – когда рабочие условия далеки от предельных, что справедливо до определенных границ давления и температуры.

Задвижки изготавливаются с выдвижным шпинделем (резьба шпинделя и ходовой гайки нахо-дятся снаружи) и с невыдвижным (резьба шпинделя находится в рабочей среде).

Присоединение к трубопроводу может быть выполнено под приварку или фланцевое. По заказу потребителя исполнение фланцев может быть любым в соответствии с ГОСТ 12815-80. По умолчанию исполнения фланцев выполняются на PN ? 16 – исполнение 1, PN 25, 40 – исполнение 2 (по спецзаказу PN 25 – исполнение 3), PN 63 – исполнение 3 и 7 по ГОСТ 12815-80 ряд 2.

Строительные длины по ГОСТ 3706-83.

Герметичность затвора по заказу потребителя классы А, В, С, D по ГОСТ 9544-93.

Управление задвижками может быть ручное (маховиком), гидроприводом, пневмоприводом или от электропривода в нормальном или взрывозащищенном исполнении.

Рабочее положение задвижек на горизонтальном трубопроводе маховиком или приводом вверх (допускается отклонение на 45? в любую сторону), на вертикальном – любое. При установке на трубо-проводе необходимо предусмотреть дополнительную опору под электропривод.

Направление подачи среды в задвижках – с любой стороны магистральных фланцев.

Необходимое исполнение выбирается по условиям эксплуатации, агрессивности рабочей среды, температуры.

Задвижки по маркам стали могут изготавливаться четырех исполнений:

Из стали 20Л;

Из стали 20ХН3Л;

Из стали 12Х18Н9ТЛ;

Из стали 12Х18Н12М3ТЛ.

Необходимое исполнение выбирается по условиям эксплуатации, агрессивности рабочей среды, температуры.

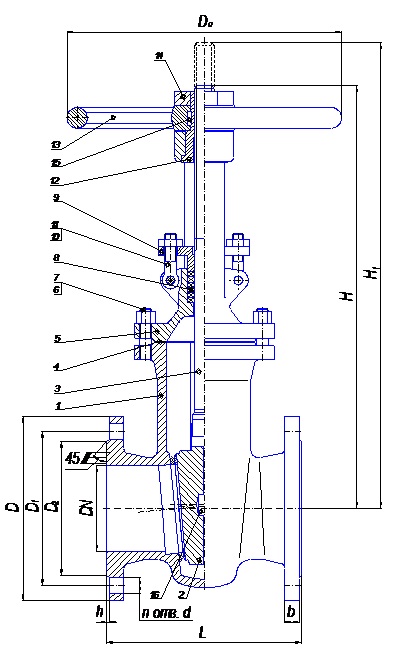

Изготовление  и  поставка по ТУ 3741–024–57146717-2005 ( ТУ 3741–015–57146717-01 )

Изготавливаются с фланцевым присоединением к трубопроводу, присоединительные размеры по ГОСТ 12815-80, исполнение 1, ряд 2 (по умолчанию).

В задвижках применяется двухдисковый клин.

Герметичность затвора по ГОСТ 9544-93 класс С (по умолчанию).

Уплотнение шпинделя – сальниковое. В верхнем положении шпиндель имеет уплотнение по конической поверхности в крышке. Управление задвижки ручное (маховиком).

При заказе указывать: наименование изделия, параметры рабочей среды, размер номинальный (условный проход) (DN), номинальное (условное) давление (PN), обозначение изделия, исполнение по материалу, необходимость дополнительных испытаний. Пример обозначения при заказе (и в другой документации) задвижки DN 50 мм PN 16 кгс/см2 из стали 12Х18Н9ТЛ: Задвижка стальная клиновая СКЗ 50-16-02 DN 50 мм PN 16 кгс/см2 31нж41нж.

Внимание! Задвижки, предназначенные для газообразных, взрывопожароопасных и токсичных сред, после гидроиспытаний дополнительно испытываются воздухом. При заказе необходимо делать пометку: «газ».

Основные сведения и информация даны в начале раздела.

31с41нж  аналогична  30с41нж, 31с38нж, 30с50нж, 31с25нж

31лс41нж аналогична 30лс41нж, 30лс41нж1, 30с41нж1, 31лс25нж

31нж41нж аналогична 30нж41нж, 30нж41нж, 30нж41нж2, 31нж38бк, 30нж50нж, 30нж93нж, 31нж25нж 31нж41нж1 аналогична 30нж41нж1, 31нж38бк
