Задвижки клиновые двухдисковые стальные с выдвижным шпинделем под электропривод (СКЗП) PN 16
Изготавливаются с фланцевым присоединением к трубопроводу, присоединительные размеры по ГОСТ 12815-80, исполнение 1, ряд 2 (по умолчанию).
В задвижках применяется двухдисковый клин.
Герметичность затвора по ГОСТ 9544-93 класс С (по умолчанию).
Уплотнение шпинделя – сальниковое. В верхнем положении шпиндель имеет уплотнение по конической поверхности в крышке.
Управление задвижки электроприводом.

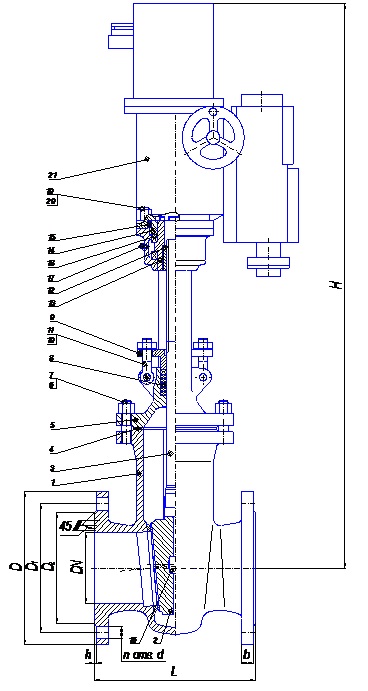

Задвижка стальная клиновая под электропривод СКЗП 50-16-02 DN 50 мм PN 16 кгс/см2 31нж941нж.Внимание! Задвижки, предназначенные для газообразных, взрывопожароопасных и токсичных сред, после гидроиспытаний дополнительно испытываются воздухом. При заказе необходимо делать пометку: «газ».
Установочное положение задвижек электроприводом вверх. Допускается отклонение от вертикали до 90? в любую сторону. При наклонном или горизонтальном положении должна быть предусмотрена дополнительная опора под электропривод.
Обозначения:31с941нж аналогична 30с941нж, 31с938нж, 30с950нж, 31с925нж
31лс941нж аналогична 30лс941нж, 30лс941нж1, 30с941нж1, 31лс925нж
31нж941нж аналогична 30нж941нж, 30нж941нж, 30нж941нж2, 31нж938бк, 30нж950нж, 30нж993нж, 31нж925нж
31нж941нж1 аналогична 30нж941нж1, 31нж938бк
