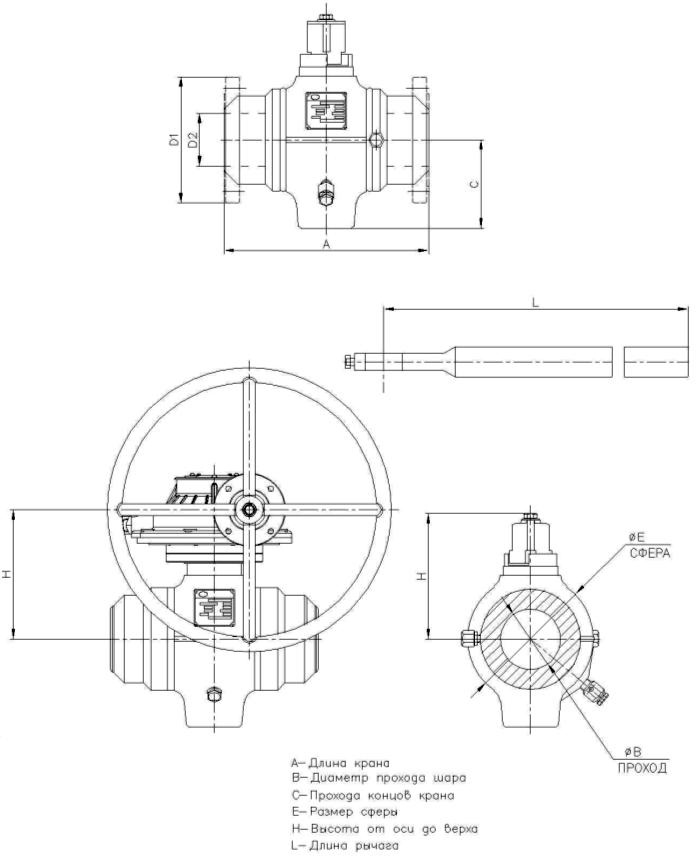

Размер | Фланцевые | Приварные | Расстояние от оси крана до торца нижней цапфы, С, мм | Диаметр сферы корпуса, E, мм | Длина рычага, L, мм | Диаметр штурвала, G, мм | Расстояние от оси крана до оси штурвала/ торца стопорной гайки, H, мм | Масса | |||||
ШК | Прохода шара B, мм | Длина фланцевого крана RF, A, мм | Длина фланцевого крана RTJ, A, мм | Наружный диаметр фланца, D1, мм | Диаметр прохода концов крана, D2, мм | Длина, A, мм | Флан-цевые | Привар-ные | |||||
2” | 52,3 | 177,8 | 190,5 | 152,4 | 52,3 | 279,4 | 100,1 | 127,0 | 600 | - | 161,0 | 18 | 15 |
3” | 79,5 | 203,2 | 215,9 | 190,5 | 79,5 | 317,5 | 130,0 | 171,5 | 600 | - | 189,0 | 29 | 26 |
4” | 103,1 | 228,6 | 241,3 | 241,3 | 103,1 | 355,6 | 150,9 | 215,9 | 915 | - | 214,1 | 40 | 36 |
6” | 152,4 | 393,7 | 406,4 | 279,4 | 152,4 | 457,2 | 200,9 | 285,8 | - | 485 | 264,9 | 119 | 108 |
8” | 203,2 | 457,7 | 469,9 | 342,9 | 203,2 | 546,1 | 254,0 | 393,7 | - | 485 | 320,3 | 171 | 153 |
10” | 254,0 | 533,4 | 546,1 | 406,4 | 254,0 | 596,9 | 307,8 | 469,9 | - | 485 | 370,8 | 285 | 255 |
12” | 304,8 | 609,6 | 622,3 | 482,6 | 304,8 | 673,1 | 368,3 | 567,9 | - | 485 | 511,5 | 445 | 395 |
14” | 336,6 | 685,8 | 698,5 | 533,4 | 336,6 | 723,9 | 371,9 | 609,6 | - | 711 | 537,4 | 551 | 488 |
16” | 387,4 | 762,0 | 774,7 | 596,9 | 387,4 | 774,7 | 406,7 | 668,5 | - | 711 | 572,0 | 685 | 603 |
20” | 489,0 | 914,4 | 927,1 | 698,5 | 489,0 | 901,7 | 528,6 | 819,7 | - | 485 | 704,9 | 1120 | 911 |
Размер | Фланцевые | Приварные | Расстояние от оси крана до торца нижней цапфы, С, мм | Диаметр сферы корпуса, E, мм | Длина рычага, L, мм | Диаметр штурвала, G, мм | Расстояние от оси крана до оси штурвала/ торца стопорной гайки, H, мм | Масса | |||||
ШК | Прохода шара B, мм | Длина фланцевого крана RF, A, мм | Длина фланцевого крана RTJ, A, мм | Наружный диаметр фланца, D1, мм | Диаметр прохода концов крана, D2, мм | Длина, A, мм | Флан-цевые | Привар-ные | |||||
2” | 52,3 | 215,9 | 231,8 | 165,1 | 52,3 | 279,4 | 100,1 | 127,0 | 600 | - | 161,1 | 19 | 15 |
3” | 79,5 | 282,6 | 298,5 | 209,6 | 79,5 | 317,5 | 130,0 | 171,5 | 600 | - | 189,0 | 36 | 33 |
4” | 103,1 | 304,8 | 320,7 | 254,9 | 103,1 | 355,6 | 150,9 | 215,9 | 915 | - | 214,1 | 54 | 49 |
6” | 152,4 | 403,2 | 419,1 | 317,5 | 152,4 | 457,2 | 298 | 285,8 | - | 485 | 264,9 | 125 | 112 |
8” | 203,2 | 501,7 | 517,5 | 381,0 | 203,2 | 546,1 | 254,0 | 393,7 | - | 485 | 320,3 | 205 | 183 |
10” | 254,0 | 568,3 | 584,2 | 444,5 | 254,0 | 596,9 | 307,8 | 469,9 | - | 711 | 370,8 | 327 | 292 |
12” | 304,8 | 647,7 | 663,6 | 520,7 | 304,8 | 673,1 | 368,3 | 567,9 | - | 485 | 511,5 | 499 | 449 |
14” | 336,6 | 762,0 | 777,9 | 584,2 | 336,6 | 723,9 | 371,9 | 609,6 | - | 711 | 537,4 | 662 | 596 |
16” | 387,4 | 838,2 | 854,1 | 547,7 | 387,4 | 774,7 | 406,7 | 668,5 | - | 711 | 572,0 | 822 | 740 |
20” | 489,0 | 990,6 | 1009,7 | 774,7 | 489,0 | 901,7 | 528,6 | 819,7 | - | 485 | 704,9 | 1274 | 1138 |
Размер | Фланцевые | Приварные | Расстояние от оси крана до торца нижней цапфы, С, мм | Диаметр сферы корпуса, E, мм | Длина рычага, L, мм | Диаметр штурвала, G, мм | Расстояние от оси крана до оси штурвала/ торца стопорной гайки, H, мм | Масса | |||||
ШК | Прохода шара B, мм | Длина фланцевого крана RF, A, мм | Длина фланцевого крана RTJ, A, мм | Наружный диаметр фланца, D1, мм | Диаметр прохода концов крана, D2, мм | Длина, A, мм | Флан-цевые | Привар-ные | |||||
2” | 52,3 | Использовать параметры для ШК ANSI 600 | |||||||||||
3” | 79,5 | Использовать параметры для ШК ANSI 600 | |||||||||||
4” | 103,1 | 406,4 | 4” | 103,1 | 406,4 | 4” | 103,1 | 406,4 | 4” | 103,1 | 406,4 | 4” | 103,1 |
6” | 152,4 | 495,3 | 6” | 152,4 | 495,3 | 6” | 152,4 | 495,3 | 6” | 152,4 | 495,3 | 6” | 152,4 |
8” | 203,2 | 596,9 | 8” | 203,2 | 596,9 | 8” | 203,2 | 596,9 | 8” | 203,2 | 596,9 | 8” | 203,2 |
10” | 254,0 | 673,1 | 10” | 254,0 | 673,1 | 10” | 254,0 | 673,1 | 10” | 254,0 | 673,1 | 10” | 254,0 |
12” | 304,8 | 762,0 | 12” | 304,8 | 762,0 | 12” | 304,8 | 762,0 | 12” | 304,8 | 762,0 | 12” | 304,8 |
14” | 336,6 | 825,5 | 14” | 336,6 | 825,5 | 14” | 336,6 | 825,5 | 14” | 336,6 | 825,5 | 14” | 336,6 |
16” | 387,4 | 901,7 | 16” | 387,4 | 901,7 | 16” | 387,4 | 901,7 | 16” | 387,4 | 901,7 | 16” | 387,4 |
20” | 489,0 | 1054,1 | 20” | 489,0 | 1054,1 | 20” | 489,0 | 1054,1 | 20” | 489,0 | 1054,1 | 20” | 489,0 |
Размер | Фланцевые | Приварные | Расстояние от оси крана до торца нижней цапфы, С, мм | Диаметр сферы корпуса, E, мм | Длина рычага, L, мм | Диаметр штурвала, G, мм | Расстояние от оси крана до оси штурвала/ торца стопорной гайки, H, мм | Масса | |||||
ШК | Прохода шара B, мм | Длина фланцевого крана RF, A, мм | Длина фланцевого крана RTJ, A, мм | Наружный диаметр фланца, D1, мм | Диаметр прохода концов крана, D2, мм | Длина, A, мм | Флан-цевые | Привар-ные | |||||
2” | 52,3 | 292,1 | 295,3 | 165,1 | 52,3 | 279,4 | 100,1 | 127,0 | 600 | - | 161,0 | 20 | 18 |
3” | 79,5 | 355,6 | 358,8 | 209,6 | 79,5 | 317,5 | 130,0 | 171,5 | 600 | - | 189,0 | 39 | 35 |
4” | 103,1 | 431,8 | 435,0 | 273,1 | 103,1 | 355,6 | 150,9 | 215,9 | 915 | - | 214,1 | 75 | 67 |
6” | 152,4 | 558,8 | 562,0 | 355,6 | 152,4 | 457,2 | 202 | 285,8 | - | 485 | 264,9 | 202 | 180 |
8” | 203,2 | 660,4 | 663,6 | 419,1 | 203,2 | 546,1 | 254,0 | 393,7 | - | 711 | 320,3 | 304 | 274 |
10” | 254,0 | 787,4 | 790,6 | 508,0 | 254,0 | 596,9 | 307,8 | 469,9 | - | 711 | 370,8 | 476 | 429 |
12” | 304,8 | 838,2 | 841,4 | 558,8 | 304,8 | 673,1 | 368,3 | 567,9 | - | 485 | 511,5 | 685 | 616 |
14” | 336,6 | 889,0 | 892,2 | 603,3 | 336,6 | 723,9 | 371,9 | 609,6 | - | 711 | 537,4 | 921 | 827 |
16” | 387,4 | 990,6 | 993,8 | 685,8 | 387,4 | 774,7 | 453,1 | 668,5 | - | 485 | 629,4 | 1126 | 1012 |
20” | 489,0 | 1193,8 | 1200,2 | 812,8 | 489,0 | 901,7 | 561,6 | 819,7 | - | 711 | 762,0 | 1909 | 1646 |
Размер | Фланцевые | Приварные | Расстояние от оси крана до торца нижней цапфы, С, мм | Диаметр сферы корпуса, E, мм | Длина рычага, L, мм | Диаметр штурвала, G, мм | Расстояние от оси крана до оси штурвала/ торца стопорной гайки, H, мм | Масса | |||||
ШК | Прохода шара B, мм | Длина фланцевого крана RF, A, мм | Длина фланцевого крана RTJ, A, мм | Наружный диаметр фланца, D1, мм | Диаметр прохода концов крана, D2, мм | Длина, A, мм | Флан-цевые | Привар-ные | |||||
2” | 52,3 | Использовать параметры для ШК ANSI 1500 | |||||||||||
3” | 79,5 | 381,0 | 3” | 79,5 | 381,0 | 3” | 79,5 | 381,0 | 3” | 79,5 | 381,0 | 3” | 79,5 |
4” | 103,1 | 457,2 | 4” | 103,1 | 457,2 | 4” | 103,1 | 457,2 | 4” | 103,1 | 457,2 | 4” | 103,1 |
6” | 152,4 | 609,6 | 6” | 152,4 | 609,6 | 6” | 152,4 | 609,6 | 6” | 152,4 | 609,6 | 6” | 152,4 |
8” | 203,2 | 736,6 | 8” | 203,2 | 736,6 | 8” | 203,2 | 736,6 | 8” | 203,2 | 736,6 | 8” | 203,2 |
10” | 254,0 | 838,2 | 10” | 254,0 | 838,2 | 10” | 254,0 | 838,2 | 10” | 254,0 | 838,2 | 10” | 254,0 |
12” | 304,8 | 965,2 | 12” | 304,8 | 965,2 | 12” | 304,8 | 965,2 | 12” | 304,8 | 965,2 | 12” | 304,8 |
14” | 336,6 | 1028,7 | 14” | 336,6 | 1028,7 | 14” | 336,6 | 1028,7 | 14” | 336,6 | 1028,7 | 14” | 336,6 |
16” | 387,4 | 1130,3 | 16” | 387,4 | 1130,3 | 16” | 387,4 | 1130,3 | 16” | 387,4 | 1130,3 | 16” | 387,4 |
20” | 489,0 | 1219,2 | 20” | 489,0 | 1219,2 | 20” | 489,0 | 1219,2 | 20” | 489,0 | 1219,2 | 20” | 489,0 |
Размер | Фланцевые | Приварные | Расстояние от оси крана до торца нижней цапфы, С, мм | Диаметр сферы корпуса, E, мм | Длина рычага, L, мм | Диаметр штурвала, G, мм | Расстояние от оси крана до оси штурвала/ торца стопорной гайки, H, мм | Масса | |||||
ШК | Прохода шара B, мм | Длина фланцевого крана RF, A, мм | Длина фланцевого крана RTJ, A, мм | Наружный диаметр фланца, D1, мм | Диаметр прохода концов крана, D2, мм | Длина, A, мм | Флан-цевые | Привар-ные | |||||
2” | 52,3 | 368,3 | 371,5 | 215,9 | 52,3 | 279,4 | 100,1 | 127,0 | 600 | - | 161,0 | 43 | 39 |
3” | 79,5 | 469,9 | 473,1 | 266,7 | 79,5 | 342,9 | 124,0 | 177,8 | 915 | - | 189,0 | 66 | 77 |
4” | 103,1 | 546,1 | 549,3 | 311,2 | 103,1 | 381,0 | 172,0 | 235,0 | - | 485 | 247,9 | 141 | 125 |
6” | 152,4 | 704,9 | 711,2 | 393,7 | 152,4 | 508,0 | 315 | 317,5 | - | 711 | 277,4 | 365 | 328 |
8” | 203,2 | 831,9 | 841,4 | 842,6 | 203,2 | 596,9 | 278,1 | 416,1 | - | 485 | 429,0 | 743 | 668 |
10” | 254,0 | 990,6 | 1000,1 | 584,2 | 254,0 | 647,7 | 384,8 | 495,3 | - | 485 | 507,0 | 1105 | 936 |
12” | 304,8 | 1130,3 | 1146,2 | 673,1 | 304,8 | 749,3 | 439,7 | 593,9 | - | 711 | 553,7 | 1702 | 1408 |
14” | 336,6 | 1257,3 | 1276,4 | 749,3 | 323,9 | 800,1 | 442,0 | 660,4 | - | 711 | 642,6 | 2362 | 1861 |
16” | 387,4 | 1384,3 | 1406,5 | 825,5 | 374,7 | 850,9 | 483,1 | 743,0 | - | 711 | 683,8 | 3062 | 2392 |
20” | 489,0 | 1663,7 | 1685,9 | 984,3 | 473,1 | 977,9 | 615,2 | 881,9 | - | 711 | 894,8 | 5724 | 4491 |
