Рабочая среда | жидкие и газообразные среды, в том числе взрывопожароопасные, не агрессивные к материалам деталей клапанов. | |
Температура рабочей среды ºС | до 425 ºС (в зависимости от материала основных деталей). | |
Климатическое исполнение | У ; ХЛ по ГОСТ 15150-69 (в зависимости от материала корпусных деталей) | |
Температура окружающей среды ºС
| У | ХЛ |
от минус 40ºС до плюс 60ºС | от минус 60ºС до плюс 60ºС | |
Направление подачи рабочей среды | Под золотник (по стрелке на корпусе) | |
Установочное положение | Любое | |
Присоединение к трубопроводу | Фланцевое, фланцевое с ответными фланцами, под приварку встык, муфтовое резьбовое, муфтовое под приварку |
АТС-К-М исп. У тип 15с68нж | АТС-К-М исп. ХЛ тип 15лс68нж | АТС-К-М исп. ХЛ тип 15нж68нж | |
Материал корпусных деталей | Сталь 20 | Сталь 09Г2С | Сталь 12Х18Н10Т |
Материал штока | Сталь 20Х13 | Сталь 20Х13 | Сталь 12Х18Н10Т |
Материал золотника | Сталь 20Х13 | Сталь 20Х13 | Сталь 12Х18Н10Т + наплавка |
Материал седла | Сталь 20Х13 | Сталь 20Х13 | Сталь 12Х18Н10Т + наплавка |
Материал сальникового уплотнения | Кольца графитовые ТРГ | ||
Температура рабочей среды, °С | 425 | 350 | 425 |
Давление номинальное PN МПа | 1,6; 2,5; 4,0; 6,3; 10,0; 16,0; 25,0; 40,0. |
Герметичность затвора | По классу «А» ГОСТ 9544 |
Нормальное положение затвора | Полностью «открыто» или полностью «закрыто» |
Тип привода | Ручной |
Средний срок службы, лет, не менее | 10 |
Полный средний ресурс, циклов | 3000 |
Гарантийная наработка циклов, не менее | 1500 |

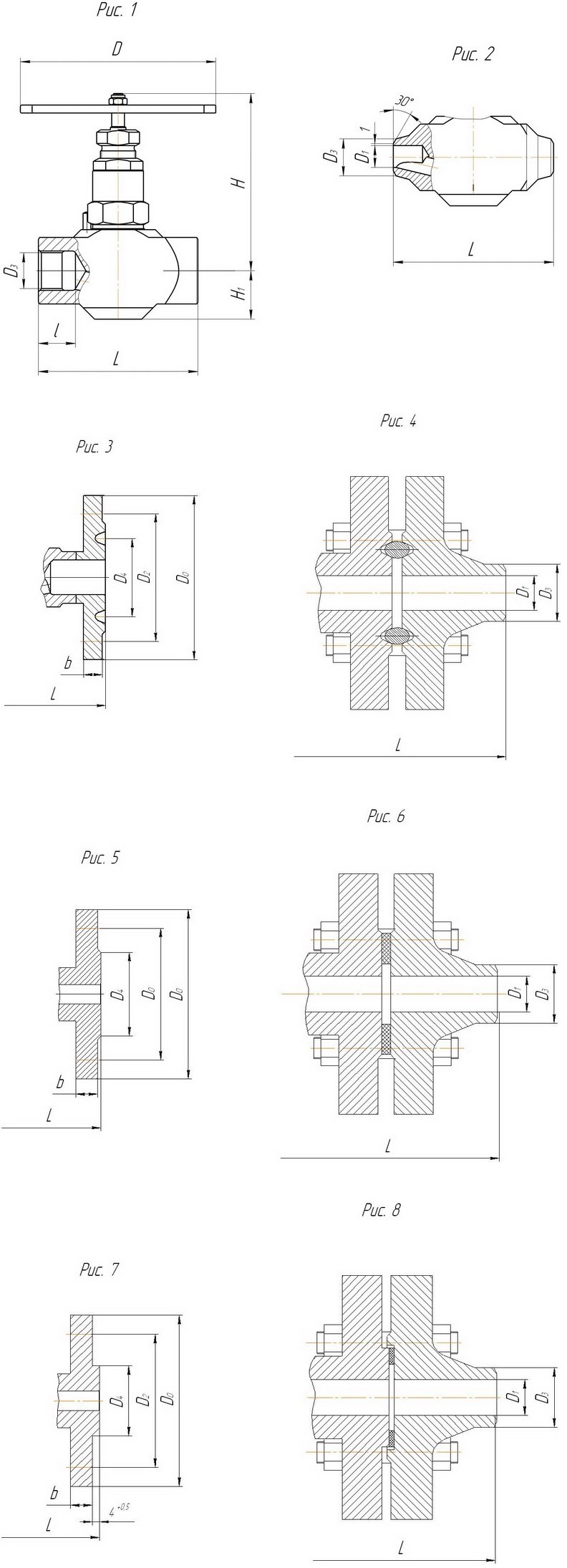

DN | Присоединение к трубопроводу | PN, МПа | Размеры, мм | Масса, кг | Рис. | ||||||||||||
D | D0 | D1 | D2 | D3 | D4 | d | H | H1 | L | l | b | n | |||||
15 | Муфтовое резьбовое | 1,6 | 160 | - | - | - | G1/2-B | - | - | 115 | 25 | 90 | 21,5 | - | - | 0,9 | 1 |
Rc1/2 | |||||||||||||||||
Под приварку встык | 12 | 19 | - | 2 | |||||||||||||

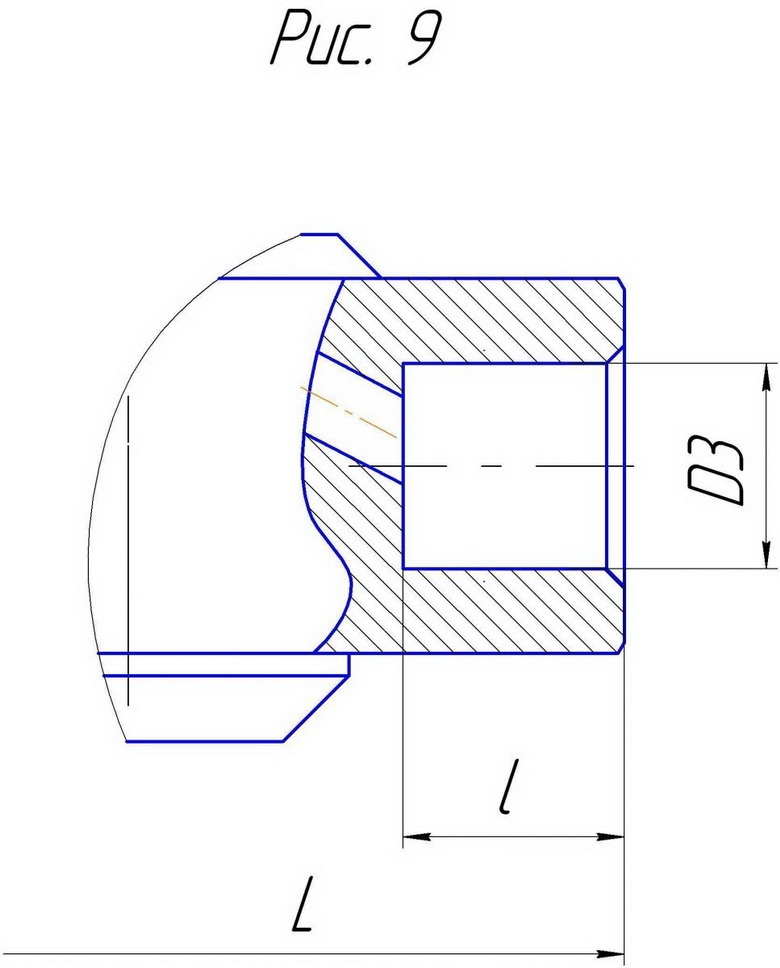

Муфтовое под приварку | - | 21,7 | 9,5 | 9 | |||||||||||||
Фланцевое исп. 1 ГОСТ 12815-80 | 95 | 18 | 65 | - | 47 | 14 | - | 118 | - | 12 | 4 | 2,3 | 5 | ||||
Фланцевое исп. 1 ГОСТ 12815-80 с ответными фланцами ГОСТ 12821 | 12 | 19 | - | 192 | 4,3 | 6 | |||||||||||
Муфтовое резьбовое | 2,5 | - | - | - | G1/2-B | - | 25 | 90 | 21,5 | - | - | 0,9 | 1 | ||||
Rc1/2 | |||||||||||||||||
Под приварку встык | 12 | 19 | - | 2 | |||||||||||||
Муфтовое под приварку | - | 21,7 | 9,5 | 9 | |||||||||||||
Фланцевое исп. 1 ГОСТ 12815-80 | 95 | 18 | 65 | - | 47 | 14 | - | 122 | - | 14 | 4 | 2,3 | 5 | ||||
Фланцевое исп. 1 ГОСТ 12815-80 с ответными фланцами ГОСТ 12821 | 12 | 19 |
- | 196 | 4,5 | 6 | |||||||||||
Муфтовое резьбовое | 4 | - | - | - | G1/2-B | - | 25 | 90 | 21,5 | - | - | 0,9 | 1 | ||||
Rc1/2 | |||||||||||||||||
Под приварку встык | 12 | 19 | - | 2 | |||||||||||||
Муфтовое под приварку | - | 21,7 | 9,5 | 9 | |||||||||||||
Фланцевое исп. 2 ГОСТ 12815-80 | 95 | 18 | 65 | - | 39 | 14 | - | 122 | - | 14 | 4 | 2,3 | 7 | ||||
Фланцевое исп. 2 ГОСТ 12815-80 с ответными фланцами ГОСТ 12821 | 12 | 19 | - | 196 | 4,5 | 8 |
DN | Присоединение к трубопроводу | PN, МПа | Размеры, мм | Масса, кг | Рис. | ||||||||||||||||||||||||||||||
D | D0 | D1 | D2 | D3 | D4 | d | H | H1 | L | l | b | n | |||||||||||||||||||||||
15 | Муфтовое резьбовое | 6,3 |
160 | - | - | - | G1/2-B | - | - |
115 | 25 | 90 | 21,5 | - | - | 0,9 | 1 | ||||||||||||||||||
Rc1/2 | |||||||||||||||||||||||||||||||||||
Под приварку встык | 12 | 19 | - | 2 | |||||||||||||||||||||||||||||||
Муфтовое под приварку | - | 21,7 | 9,5 | 9 | |||||||||||||||||||||||||||||||
Фланцевое исп. 2 ГОСТ 12815-80 | 105 | 18 | 75 | - | 39 | 14 | - | 126 | - | 16 | 4 | 3,7 | 7 | ||||||||||||||||||||||
Фланцевое исп. 2 ГОСТ 12815-80 с ответными фланцами ГОСТ 12821 | 12 | 19 | - | 232 | 7,1 | 8 | |||||||||||||||||||||||||||||
Муфтовое резьбовое | 10,0 | - | - | - | G1/2-B | - | 25 | 90 | 21,5 | - | - | 0,9 | 1 | ||||||||||||||||||||||
Rc1/2 | |||||||||||||||||||||||||||||||||||
Под приварку встык | 12 | 19 | - | 2 | |||||||||||||||||||||||||||||||
Муфтовое под приварку | - | 21,7 | 9,5 | 9 | |||||||||||||||||||||||||||||||
Фланцевое исп. 2 ГОСТ 12815-80 | 105 | 18 | 75 | - | 39 | 14 | - | 130 | - | 18 | 4 | 3,7 | 7 | ||||||||||||||||||||||
Фланцевое исп. 2 ГОСТ 12815-80 с ответными фланцами ГОСТ 12821 | 12 | 19 |
- | 238 | 7,1 | 8 | |||||||||||||||||||||||||||||
Муфтовое резьбовое |
16,0 | - | - | - | G1/2-B | - | 25 | 90 | 21,5 | - | - | 0,9 | 1 | ||||||||||||||||||||||
Rc1/2 | |||||||||||||||||||||||||||||||||||
Под приварку встык | 12 | 19 | - | 2 | |||||||||||||||||||||||||||||||
Муфтовое под приварку | - | 21,7 | 9,5 | 9 | |||||||||||||||||||||||||||||||
Фланцевое исп. 7 ГОСТ 12815-80 | 105 | 18 | 75 | - | 39 | 14 | - | 130 |
- | 18 | 4 | 3,7 | 3 | ||||||||||||||||||||||
Фланцевое исп. 7 ГОСТ 12815-80 с ответными фланцами ГОСТ 12821 | 12 | 19 | - | 138 | 7,1 | 4 | |||||||||||||||||||||||||||||
DN | Присоединение к трубопроводу | PN, МПа | Размеры, мм | Масса, кг | Рис. |
| |||||||||||||||||||||||||||||
D | D0 | D1 | D2 | D3 | D4 | d | H | H1 | L | l | b | n |
| ||||||||||||||||||||||
20 | Муфтовое резьбовое | 1,6 | 160 | - | -
| - | G3/4-B | - | - | 166 | 29 | 90 | 21,5 | - | - | 2 | 1 |
| |||||||||||||||||
Rc3/4 |
| ||||||||||||||||||||||||||||||||||
Под приварку встык | 18 | 26 | - | 2 |
| ||||||||||||||||||||||||||||||
Муфтовое под приварку | - | 27 | 110 | 7 | 9 |
| |||||||||||||||||||||||||||||
Фланцевое исп. 1 ГОСТ 12815-80 | 105 | 18 | 75 | - | 58 | 14 | - | 118 | - | 12 | 4 | 3,8 | 5 |
| |||||||||||||||||||||
Фланцевое исп. 1 ГОСТ 12815-80 с ответными фланцами ГОСТ 12821 | 26 | - | 192 | 6,2 | 6 |
| |||||||||||||||||||||||||||||
Муфтовое резьбовое | 2,5 | - | -
| - | G3/4-B | - | 29 | 90 | 21,5 | - | - | 2 | 1 |
| |||||||||||||||||||||
Rc3/4 |
| ||||||||||||||||||||||||||||||||||
Под приварку встык | 18 | 26 | - | 2 |
| ||||||||||||||||||||||||||||||
Муфтовое под приварку | - | 27 | 110 | 7 | 9 |
| |||||||||||||||||||||||||||||
Фланцевое исп. 1 ГОСТ 12815-80 | 105 | 18 | 75 | - | 58 | 14 | - | 122 | - | 14 | 4 | 3,8 | 5 |
| |||||||||||||||||||||
Фланцевое исп. 1 ГОСТ 12815-80 с ответными фланцами ГОСТ 12821 | 26 |
- | 196 | 6,2 | 6 |
| |||||||||||||||||||||||||||||
Муфтовое резьбовое | 4 | - | - | - | G3/4-B | - | 29 | 90 | 21,5 | - | - | 2 | 1 |
| |||||||||||||||||||||
Rc3/4 |
| ||||||||||||||||||||||||||||||||||
Под приварку встык | 18 | 26 | - | 2 |
| ||||||||||||||||||||||||||||||
Муфтовое под приварку | - | 27 | 110 | 7 | 9 |
| |||||||||||||||||||||||||||||
Фланцевое исп. 2 ГОСТ 12815-80 | 105 | 18 | 75 | - | 50 | 14 | - | 122 | - | 14 | 4 | 3,8 | 7 |
| |||||||||||||||||||||
Фланцевое исп. 2 ГОСТ 12815-80 с ответными фланцами ГОСТ 12821 | 26 | - | 196 | 6,2 | 8 |
| |||||||||||||||||||||||||||||
DN | Присоединение к трубопроводу | PN, МПа | Размеры, мм | Масса, кг | Рис. | ||||||||||||
D | D0 | D1 | D2 | D3 | D4 | d | H | H1 | L | l | b | n | |||||
20 | Муфтовое резьбовое | 6,3 |
160 | - | -
| - | G3/4-B | - | - | 166 | 29 | 90 | 21,5 | - | - | 2 | 1 |
Rc3/4 | |||||||||||||||||
Под приварку встык | 18 | 26 | - | 2 | |||||||||||||
Муфтовое под приварку | - | 27 | 110 | 7 | 9 | ||||||||||||
Фланцевое исп. 2 ГОСТ 12815-80 | 125 | 18 | 75 | - | 58 | 14 | - | 118 | - | 12 | 4 | 4,6 | 7 | ||||
Фланцевое исп. 2 ГОСТ 12815-80 с ответными фланцами ГОСТ 12821 | 12 | 26 | - | 192 | 13 | 8 | |||||||||||
Муфтовое резьбовое | 10,0 | - | - | - | G1/2-B | - | 29 | 90 | 21,5 | - | - | 2 | 1 | ||||
Rc1/2 | |||||||||||||||||
Под приварку встык | 12 | 19 | - | 2 | |||||||||||||
Муфтовое под приварку | - | 27 | 110 | 7 | 9 | ||||||||||||
Фланцевое исп. 2 ГОСТ 12815-80 | 125 | 18 | 65 | - | 47 | 14 | - | 122 | - | 14 | 4 | 4,9 | 7 | ||||
Фланцевое исп. 2 ГОСТ 12815-80 с ответными фланцами ГОСТ 12821 | 12 | 19 |
- | 196 | 13,3 | 8 | |||||||||||
Муфтовое резьбовое |
16,0 | - | - | - | G1/2-B | - | 29 | 90 | 21,5 | - | - | 2 | 1 | ||||
Rc1/2 | |||||||||||||||||
Под приварку встык | 12 | 19 | - | 2 | |||||||||||||
Муфтовое под приварку | - | 27 | 110 | 7 | 9 | ||||||||||||
Фланцевое исп. 7 ГОСТ 12815-80 |
125 | 18 |
65 | - | 39 |
14 |
- | 122 |
- |
14 |
4 | 4,9 | 3 | ||||
Фланцевое исп. 7 ГОСТ 12815-80 с ответными фланцами ГОСТ 12821 | 12 | 19 | - | 196 | 13,3 | 4 |
DN | Присоединение к трубопроводу | PN, МПа | Размеры, мм | Масса, кг | Рис. | ||||||||||||
D | D0 | D1 | D2 | D3 | D4 | d | H | H1 | L | l | b | n | |||||
25 | Муфтовое резьбовое | 1,6 | 160 | - | - | - | G1-B | - | - | 166 | 29 | 130 | 25 | - | - | 2,8 | 1 |
Rc1 | 20 | ||||||||||||||||
Под приварку встык | 25 | 33 | - | 2 | |||||||||||||
Муфтовое под приварку | - | 33,8 | 12,7 | 9 | |||||||||||||
Фланцевое исп. 1 ГОСТ 12815-80 | 115 | 20 | 85 | - | 68 | 14 | - | 158 | - | 12 | 4 | 4,8 | 5 | ||||
Фланцевое исп. 1 ГОСТ 12815-80 с ответными фланцами ГОСТ 12821 | 25 | 33 | - | 246 | 7 | 6 | |||||||||||
Муфтовое резьбовое | 2,5 | - | - | - | G1-B | - | 29 | 130 | 25 | - | - | 2,8 | 1 | ||||
Rc1 | 20 | ||||||||||||||||
Под приварку встык | 25 | 33 | - | 2 | |||||||||||||
Муфтовое под приварку | - | 33,8 | 12,7 | 9 | |||||||||||||
Фланцевое исп. 1 ГОСТ 12815-80 | 115 | 20 | 85 | - | 68 | 14 | - | 162 | - | 14 | 4 | 5 | 5 | ||||
Фланцевое исп. 1 ГОСТ 12815-80 с ответными фланцами ГОСТ 12821 | 25 | 33 |
- | 242 | 7,2 | 6 | |||||||||||
Муфтовое резьбовое | 4 | - | - | - | G1-B | - | 29 | 130 | 25 | - | - | 2,8 | 1 | ||||
Rc1 | 20 | ||||||||||||||||
Под приварку встык | 25 | 33 | - | 2 | |||||||||||||
Муфтовое под приварку | - | 33,8 | 12,7 | 9 | |||||||||||||
Фланцевое исп. 2 ГОСТ 12815-80 | 115 | 20 | 85 | - | 57 | 14 | - | 162 | - | 14 | 4 | 5 | 7 | ||||
Фланцевое исп. 2 ГОСТ 12815-80 с ответными фланцами ГОСТ 12821 | 25 | 33 | - | 242 | 7,2 | 8 |
DN | Присоединение к трубопроводу | PN, МПа | Размеры, мм | Масса, кг | Рис. | ||||||||||||
D | D0 | D1 | D2 | D3 | D4 | d | H | H1 | L | l | b | n | |||||
25 | Муфтовое резьбовое | 6,3 | 160 | - | - | - | G1-B | - | - | 166 | 29 | 130 | 25 | - | - | 2,8 | 1 |
Rc1 | 20 | ||||||||||||||||
Под приварку встык | 25 | 33 | - | 2 | |||||||||||||
Муфтовое под приварку | - | 33,8 | 12,7 | 9 | |||||||||||||
Фланцевое исп. 2 ГОСТ 12815-80 | 115 | 20 | 85 | - | 68 | 14 | - | 158 | - | 12 | 4 | 7,4 | 7 | ||||
Фланцевое исп. 2 ГОСТ 12815-80 с ответными фланцами ГОСТ 12821 | 25 | 33 | - | 246 | 13,2 | 8 | |||||||||||
Муфтовое резьбовое | 10,0 | - | - | - | G1-B | - | 29 | 130 | 25 | - | - | 2,8 | 1 | ||||
Rc1 | 20 | ||||||||||||||||
Под приварку встык | 25 | 33 | - | 2 | |||||||||||||
Муфтовое под приварку | - | 33,8 | 12,7 | 9 | |||||||||||||
Фланцевое исп. 2 ГОСТ 12815-80 | 115 | 20 | 85 | - | 68 | 14 | - | 162 | - | 14 | 4 | 7,7 | 7 | ||||
Фланцевое исп. 2 ГОСТ 12815-80 с ответными фланцами ГОСТ 12821 | 25 | 33 |
- | 242 | 13,8 | 8 | |||||||||||
Муфтовое резьбовое | 16,0 | - | - | - | G1-B | - | 29 | 130 | 25 | - | - | 2,8 | 1 | ||||
Под приварку встык | Rc1 | 20 | |||||||||||||||
25 | 33 | - | 2 | ||||||||||||||
Муфтовое под приварку | - | 33,8 | 9 | ||||||||||||||
Фланцевое исп. 7 ГОСТ 12815-80 | 115 | 20 | 85 | - | 57 | 14 | - | 162 | 14 | 4 | 7,7 | 3 | |||||
Фланцевое исп. 7 ГОСТ 12815-80 с ответными фланцами ГОСТ 12821 | 25 | 33 | - | 242 | 13,8 | 4 |
