Рабочая среда | Среды, по отношению к которым применяемые материалы коррозионностойкие. | |
Температура рабочей среды, ºС | до 425 ºС (в зависимости от материала основных деталей). | |
Климатическое исполнение | У, ХЛ по ГОСТ 15150-69 | |
Температура окружающей среды ºС | У | ХЛ |
от минус 40ºС до плюс 40ºС | от минус 60ºС до плюс 40ºС | |
Направление подачи рабочей среды | Под золотник (по стрелке на корпусе) | |
Установочное положение | Любое | |
Присоединение к трубопроводу | Фланцевое |
исп. У тип 15с22нж | исп. ХЛ тип 15лс22нж | исп. ХЛ тип 15нж22нж | |||
Материал корпусных деталей | Сталь 20 | Сталь 09Г2С | Сталь 08Х18Н10Т | ||
Материал золотника | Сталь 20Х13 | Сталь 20Х13 | Сталь 12Х18Н10Т | ||
Прокладка (корпус/крышка) | ПМБ | ||||
Материал сальникового уплотнения | Кольца графитовые ТРГ | ||||
Втулка резьбовая | Бронза БрАЖН 10-4-4 | ||||
Температура рабочей среды, ºС | 425 | 350 | 425 | ||
Давление номинальное PN, МПа | 4,0 |
Герметичность затвора | По классу «А» ГОСТ 9544 |
Нормальное положение затвора | Полностью «открыто» или полностью «закрыто» |
Тип привода | Ручной |
Средний срок службы, лет, не менее | 10 |
Полный средний ресурс, циклов | 10000 |
Наработка на отказ, циклов, не менее | 2000 |

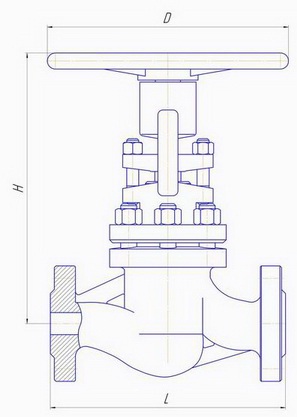

DN | PN, МПа | L | H | D |
10 | 4 ,0 | 130 | 198 | 120 |
15 | 130 | 233 | 120 | |
20 | 150 | 257 | 140 | |
25 | 160 | 285 | 160 | |
32 | 180 | 302 | 180 | |
40 | 200 | 355 | 200 | |
50 | 230 | 373 | 240 | |
65 | 290 | 408 | 280 | |
80 | 310 | 436 | 320 | |
100 | 350 | 480 | 360 | |
125 | 400 | 558 | 400 | |
150 | 480 | 611 | 400 | |
200 | 600 | 720 | 400 |
