| Рабочая среда | газ, нефть, газоконденсат, нефтепродукты, воздух, пар, агрессивные среды. | |
| Температура рабочей среды ºС | до 120 ºС. | |
| Климатическое исполнение | У ; ХЛ по ГОСТ 15150-69 (в зависимости от материала корпусных деталей) | |
| Температура окружающей среды ºС
| У | ХЛ |
| от минус 40ºС до плюс 60ºС | от минус 60ºС до плюс 60ºС | |
| Направление подачи рабочей среды | Под захлопку | |
| Установочное положение | на горизонтальных, вертикальных и подъёмных участках трубопроводов с направлением потока снизу-вверх по стрелке на корпусе. | |
| Присоединение к трубопроводу | Межфланцевое с фланцами, фланцевое с ответными фланцами | |
| АТС-ОФ исп. У тип 19с54нж | АТС-ОФ исп. ХЛ тип 19лс54нж | АТС-ОФ исп. ХЛ тип 19нж54нж | |
| Материал корпуса | Сталь 20 | Сталь 09Г2С | Сталь 08Х18Н10Т |
| Материал захлопки | Сталь 20 + наплавка | Сталь 09Г2С + наплавка | Сталь 08Х18Н10Т + наплавка |
| Материал уплотнительного кольца | Сталь 20 + наплавка | Сталь 09Г2С + наплавка | Сталь 08Х18Н10Т + наплавка |
| Давление номинальное PN МПа | 1,6; 2,5; 4,0; 6,3; 10,0; 16,0; 20,0; 25,0. |
| Герметичность затвора | по ГОСТ 13252 |
| Нормальное положение затвора | Полностью «закрыто» |
| Средний срок службы, лет, не менее | 10 |
| Полный средний ресурс, циклов | 6000 |
| Гарантийная наработка циклов, не менее | 1200 |

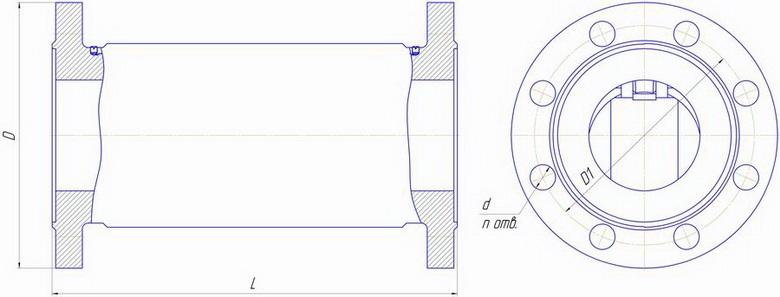

| DN,мм | PN, кгс⁄см2 | D, мм | L, мм | D1, мм | d, мм | n | масса, кг | Рис. | |
| АТС.ОФ.050 | 50 | 40 | 160 | 230 | 125 | 18 | 8 | 11 | 1 |
| АТС.0Ф.080 | 80 | 16 | 195 | 310 | 160 | 18 | 16 | 19 | |
| 40 | 310 | 160 | 18 | 16 | 20,4 | ||||
| АТС.0Ф.100 | 100 | 40 | 230 | 450 | 190 | 22 | 16 | 36 | |
| 250 | 430 | 210 | 30 | 16 | 59 |
