Рабочая среда | Вода, пар, жидкие и газообразные нефтепродукты, водогазонефтяные смеси, агрессивные среды | |
Температура рабочей среды ºС | до 425 ºС (в зависимости от материала основных деталей) | |
Климатическое исполнение | У ; ХЛ; по ГОСТ 15150-69 (в зависимости от материала корпусных деталей) | |
Температура окружающей среды ºС
| У | ХЛ |
от минус 40ºС до плюс 60ºС | от минус 60ºС до плюс 60ºС | |
Направление подачи рабочей среды | Под захлопку (по стрелке на корпусе) | |
Установочное положение | на горизонтальных, вертикальных и подъёмных участках трубопроводов с направлением потока снизу-вверх по стрелке на корпусе | |
Присоединение к трубопроводу | Фланцевое |
АТС-ОФЛ-М исп. У тип19с53нж | АТС-ОФЛ-М исп. ХЛ тип19лс53нж | АТС-ОФЛ-М исп. ХЛ тип 19нж53нж | |
Материал корпусных деталей | Сталь 25Л или Сталь 20Л | Сталь 20ГЛ | Сталь 08Х18Н10Т или Сталь12Х18Н10Т |
Материал захлопки | Сталь 20 + наплавка | Сталь 09Г2С + наплавка | Сталь 08Х18Н10Т или Сталь12Х18Н10Т + наплавка |
Материал уплотнительного кольца | Сталь 20 + наплавка | Сталь 09Г2С + наплавка | Сталь 08Х18Н10Т или Сталь12Х18Н10Т + наплавка |
Температура рабочей среды, ºС | 425 | 350 | 425 |
Давление номинальное PN МПа | 1,6; 2,5; 4,0; 6,3; 16,0. |
Герметичность затвора | по ГОСТ 13 252 |
Нормальное положение затвора | Полностью «закрыто» |
Средний срок службы, лет, не менее | 10 |
Полный средний ресурс, циклов | 6000 |
Гарантийная наработка циклов, не менее | 120 |

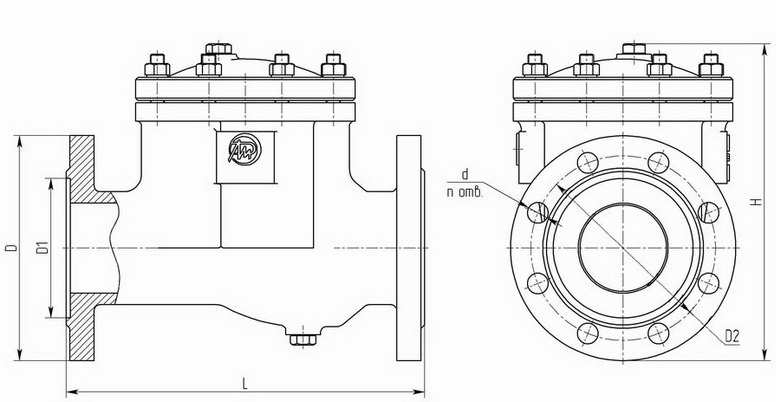

DN | Присоединение к трубопроводу | PN, МПа | D | D1 | D2 | L | H | n | d | Масса, кг |
50 | Фланцевое исп. 3 ГОСТ 12815 | 4 | 160 | 88 | 125 | 230 | 4 | 18 | ||
80 | Фланцевое исп. 3 ГОСТ 12815 | 4 | 195 | 121 | 160 | 310 | 275 | 8 | 18 | 27,7 |
100 | Фланцевое исп. 3 ГОСТ 12815 | 4 | 230 | 150 | 190 | 350 | 308 | 8 | 22 | 43,7 |
150 | Фланцевое исп. 3 ГОСТ 12815 | 4 | 300 | 204 | 250 | 480 | 8 | 26 | ||
200 | Фланцевое исп. 3 ГОСТ 12815 | 4 | 375 | 260 | 320 | 550 | 12 | 30 |
