| Рабочая среда | Пар, вода, жидкие нефтепродукты, природный газ. | |
| Температура рабочей среды ºС | до 425ºС (в зависимости от материала корпусных деталей) | |
| Климатическое исполнение | У ; ХЛ по ГОСТ 15150-69 | |
| Температура окружающей среды ºС | У | ХЛ |
| от минус 40ºС до плюс 60ºС | от минус 60ºС до плюс 60ºС | |
| Направление подачи рабочей среды | Любое | |
| Установочное положение | Любое | |
| Присоединение к трубопроводу | Фланцевое, муфтовое резьбовое, под приварку в стык. | |
| АТС-З исп. У тип 31с45нж | АТС-З исп. ХЛ тип 31лс45нж | АТС-З исп. ХЛ тип 31нж45нж | |
| Материал корпусных деталей | Сталь 20 | Сталь 10Г2 | Сталь 08Х18Н10Т (12Х18Н10Т) |
| Материал шпинделя | Сталь 20Х13 | Сталь 20Х13 | Сталь 08Х18Н10Т (12Х18Н10Т) |
| Материал клина | Сталь 20Х13 | Сталь 20Х13 | Сталь 08Х18Н10Т (12Х18Н10Т) + наплавка |
| Материал сальникого уплотнения | Терморасширенный графит | ||
| Температура рабочей среды, | 425 | 350 | 425 |
| Давление номинальное PN МПа | 1,6; 2,5; 4,0; 6,3;16,0 |
| Герметичность затвора | По классу «А» ГОСТ 9544 |
| Нормальное положение затвора | Полностью «открыто» или полностью «закрыто» |
| Тип привода | Ручной |
| Средний срок службы, лет, не менее | 20 |
| Полный средний ресурс, циклов | 4000 |
| Наработка на отказ циклов, не менее | 1000 |

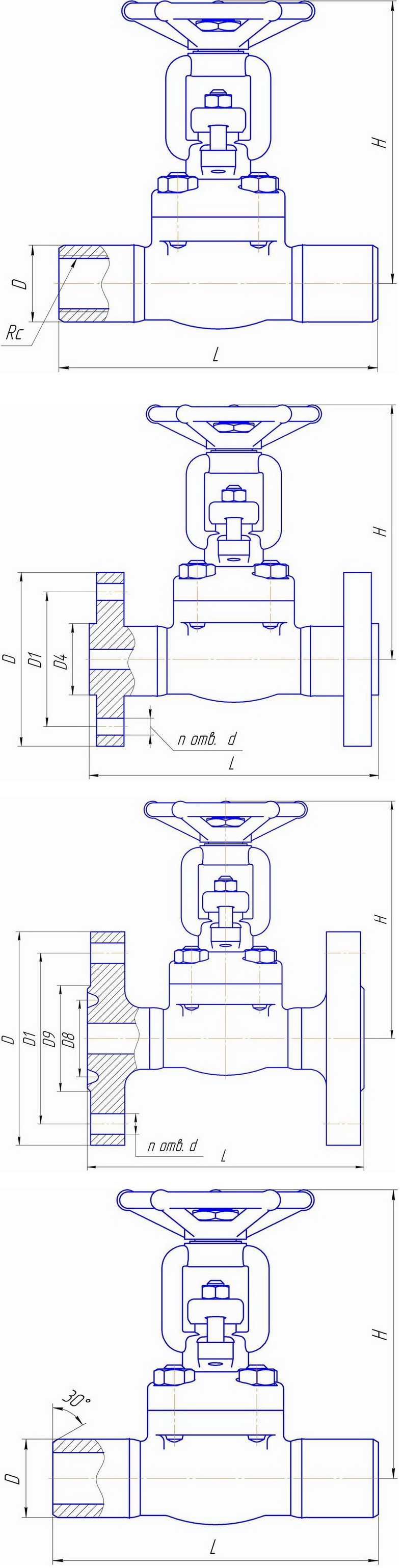

| DN, мм | PN, МПа | D | D1 | D2 | D4 | L | H | d | n | Рис. |
| 15 | 1,6 | 95 | 65 | 47 | - | 140 | 169 | 14 | 4 | 1 |
| 20 | 105 | 75 | 58 | - | 140 | 169 | 14 | 4 | ||
| 25 | 115 | 85 | 68 | - | 165 | 180 | 14 | 4 | ||
| 32 | 135 | 100 | 78 | - | 178 | 210 | 18 | 4 | ||
| 40 | 145 | 110 | 88 | - | 178 | 250 | 18 | 4 | ||
| 50 | 160 | 125 | 102 | - | 178 | 300 | 18 | 4 | ||
| 15 | 2,5 | 95 | 65 | 47 | - | 140 | 169 | 14 | 4 | |
| 20 | 105 | 75 | 58 | - | 140 | 169 | 14 | 4 | ||
| 25 | 115 | 85 | 68 | - | 165 | 180 | 14 |
