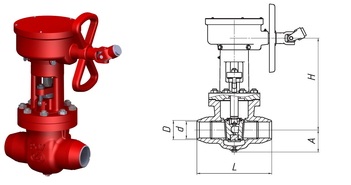

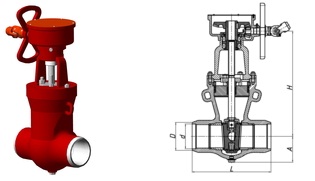

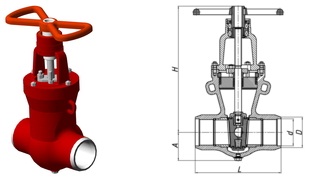

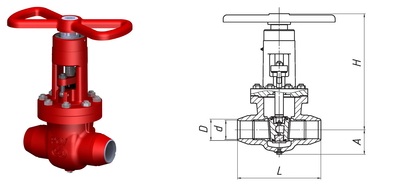

Обозн. изделия | DN, мм | Рабочая среда | Рр, МПа | t, ˚С | Материал корпуса | ξ | Мкр, Н∙м | n | Способ управ. | Обознач. электро-привода | d, мм | D, мм | L, мм | A, мм | H, мм | Масса без эл. прив., кг | Полн. масса, кг |
2с-Э-5 | 350 | вода-пар | 6,3 | 425 | 25 | 0,9 | 960 | 32 | Э | ГИЮМ 303344.001 | 354 | 386 | 850 | 223 | 1460 | 426 | 524 |
2с-27-5Н | 350 | вода-пар | 6,3 | 425 | 25 | 0,9 | 320 | 32 | К | - | 354 | 386 | 850 | 223 | 981 | - | 448 |
2с-26-5Н | 350 | вода-пар | 6,3 | 425 | 25 | 0,9 | 320 | 32 | Ц | - | 354 | 386 | 850 | 223 | 1143 | - | 475 |
2с-29-4Н | 300 | вода-пар | 10 | 450 | 25 | 1 | 340 | 27 | К | - | 290 | 325 | 750 | 188 | 856 | - | 356 |
2с-28-4Н | 300 | вода-пар | 10 | 450 | 25 | 1 | 340 | 27 | Ц | - | 290 | 325 | 750 | 188 | 1018 | - | 374 |
2с-27-4Н | 300 | вода-пар | 6,3 | 425 | 25 | 1 | 340 | 27 | К | - | 303 | 325 | 750 | 188 | 856 | - | 356 |
2с-26-4Н | 300 | вода-пар | 6,3 | 425 | 25 | 1 | 340 | 27 | Ц | - | 303 | 325 | 750 | 188 | 1018 | - | 374 |
2с-29-3Н | 250 | вода-пар | 10 | 450 | 25 | 0,6 | 340 | 27 | К | - | 244 | 280 | 650 | 188 | 856 | - | 341 |
2с-28-3Н | 250 | вода-пар | 10 | 450 | 25 | 0,6 | 340 | 27 | Ц | - | 244 | 280 | 650 | 188 | 1018 | - | 360 |
2с-27-3Н | 250 | вода-пар | 6,3 | 425 | 25 | 0,6 | 340 | 27 | К | - | 254 | 280 | 650 | 188 | 856 | - | 341 |
2с-34-1Э | 80 | вода-пар | 6,3 | 425 | 25 | 1 | 290 | 14 | Э | ЭП-З-300-25-Б1-0-А | 81 | 90 | 350 | 86 | 814 | 52 | 90 |
2с-31-1Э | 80 | вода-пар | 10 | 450 | 25 | 1 | 290 | 14 | Э | ЭП-З-300-25-Б1-0-А | 77 | 90 | 350 | 86 | 814 | 52 | 90 |
2с-34-2Э | 100 | вода-пар | 6,3 | 425 | 25 | 0,86 | 290 | 14 | Э | ЭП-З-300-25-Б1-0-А | 97 | 111 | 350 | 86 | 814 | 58 | 94 |
2с-Э-4 | 300 | вода-пар | 10 | 450 | 25 | 1 | 1020 | 27 | Э | ГИЮМ 303344.001 | 290 | 325 | 750 | 188 | 1335 | 337 | 432 |
2с-27-4Э | 300 | вода-пар | 6,3 | 425 | 25 | 1 | 1020 | 27 | Э | ГИЮМ 303344.001 | 303 | 325 | 750 | 188 | 856 | 337 | 432 |
2с-Э-3 | 250 | вода-пар | 10 | 450 | 25 | 0,6 | 1020 | 27 | Э | ГИЮМ 303344.001 | 244 | 280 | 650 | 188 | 1335 | 322 | 417 |
2с-27-3Э | 250 | вода-пар | 6,3 | 425 | 25 | 0,6 | 1020 | 27 | Э | ГИЮМ 303344.001 | 254 | 280 | 650 | 188 | 856 | 322 | 417 |
2с-Э-2 | 200 | вода-пар | 10 | 450 | 25 | 1 | 290 | 21 | Э | ЭП-З-300-25-Б1-0-А | 195 | 220 | 550 | 148 | 964 | 175 | 213 |
2с-27-2Э | 200 | вода-пар | 6,3 | 425 | 25 | 1 | 290 | 21 | Э | ЭП-З-300-25-Б1-0-А | 203 | 220 | 550 | 148 | 603 | 175 | 213 |
2с-Э-1 | 150 | вода-пар | 10 | 450 | 25 | 0,8 | 290 | 21 | Э | ЭП-З-300-25-Б1-0-А | 142 | 160 | 450 | 148 | 964 | 150 | 188 |
2с-27-1Э | 150 | вода-пар | 6,3 | 425 | 25 | 0,8 | 290 | 21 | Э | ЭП-З-300-25-Б1-0-А | 147 | 160 | 450 | 148 | 603 | 150 | 188 |
2с-31-2Э | 100 | вода-пар | 10 | 450 | 25 | 0,86 | 290 | 14 | Э | ЭП-З-300-25-Б1-0-А | 93 | 111 | 350 | 86 | 814 | 58 | 94 |
2с-26-3Н | 250 | вода-пар | 6,3 | 425 | 25 | 0,6 | 340 | 27 | Ц | - | 254 | 280 | 650 | 188 | 1018 | - | 360 |
2с-29-2Н | 200 | вода-пар | 10 | 450 | 25 | 1 | 120 | 21 | К | - | 195 | 220 | 550 | 148 | 603 | - | 193 |
2с-35-2 | 100 | вода-пар | 6,3 | 425 | 25 | 0,86 | 290 | 14 | М | - | 97 | 108 | 350 | 86 | 511 | - | 70 |
2с-31-2 | 100 | вода-пар | 10 | 450 | 25 | 0,86 | 120 | 14 | К | - | 93 | 108 | 350 | 86 | 453 | - | 91 |
2с-30-2 | 100 | вода-пар | 10 | 450 | 25 | 0,86 | 120 | 14 | Ц | - | 93 | 108 | 350 | 86 | 621 | - | 90 |
2с-32-2 | 100 | вода-пар | 10 | 450 | 25 | 0,86 | 290 | 14 | М | - | 93 | 108 | 350 | 86 | 511 | - | 70 |
2с-34-1 | 80 | вода-пар | 6,3 | 425 | 25 | 1 | 120 | 14 | К | - | 81 | 90 | 350 | 86 | 453 | - | 85 |
2с-33-1 | 80 | вода-пар | 6,3 | 425 | 25 | 1 | 120 | 14 | Ц | - | 81 | 90 | 350 | 86 | 621 | - | 84 |
2с-35-1 | 80 | вода-пар | 6,3 | 425 | 25 | 1 | 290 | 14 | М | - | 81 | 90 | 350 | 86 | 511 | - | 64 |
2с-31-1 | 80 | вода-пар | 10 | 450 | 25 | 1 | 120 | 14 | К | - | 77 | 90 | 350 | 86 | 453 | - | 85 |
2с-30-1 | 80 | вода-пар | 10 | 450 | 25 | 1 | 120 | 14 | Ц | - | 77 | 90 | 350 | 86 | 621 | - | 84 |
2с-33-2 | 100 | вода-пар | 6,3 | 425 | 25 | 0,86 | 120 | 14 | Ц | - | 97 | 108 | 350 | 86 | 621 | - | 90 |
2с-34-2 | 100 | вода-пар | 6,3 | 425 | 25 | 0,86 | 120 | 14 | К | - | 97 | 108 | 350 | 86 | 453 | - | 91 |
2с-25-1 | 150 | вода-пар | 10 | 450 | 25 | 0,8 | 290 | 21 | М | - | 142 | 160 | 450 | 148 | 661 | - | 153 |
2с-28-2Н | 200 | вода-пар | 10 | 450 | 25 | 1 | 120 | 21 | Ц | - | 195 | 220 | 550 | 148 | 771 | - | 193 |
2с-27-2Н | 200 | вода-пар | 6,3 | 425 | 25 | 1 | 120 | 21 | К | - | 203 | 220 | 550 | 148 | 603 | - | 193 |
2с-26-2Н | 200 | вода-пар | 6,3 | 425 | 25 | 1 | 120 | 21 | Ц | - | 203 | 220 | 550 | 148 | 771 | - | 193 |
2с-25-2Н | 200 | вода-пар | 6,3 | 425 | 25 | 1 | 290 | 21 | М | - | 203 | 220 | 550 | 148 | 661 | - | 177 |
2с-29-1 | 150 | вода-пар | 10 | 450 | 25 | 0,8 | 120 | 21 | К | - | 142 | 160 | 450 | 148 | 603 | - | 169 |
2с-28-1 | 150 | вода-пар | 10 | 450 | 25 | 0,8 | 120 | 21 | Ц | - | 142 | 160 | 450 | 148 | 771 | - | 167 |
2с-27-1 | 150 | вода-пар | 6,3 | 425 | 25 | 0,8 | 120 | 21 | К | - | 147 | 160 | 450 | 148 | 603 | - | 169 |
2с-26-1 | 150 | вода-пар | 6,3 | 425 | 25 | 0,8 | 120 | 21 | Ц | - | 147 | 160 | 450 | 148 | 771 | - | 167 |
2с-25-1Н | 150 | вода-пар | 6,3 | 425 | 25 | 0,8 | 290 | 21 | М | - | 147 | 160 | 450 | 148 | 661 | - | 153 |
2с-32-1 | 80 | вода-пар | 10 | 450 | 25 | 1 | 290 | 14 | М | - | 77 | 90 | 350 | 86 | 511 | - | 64 |
