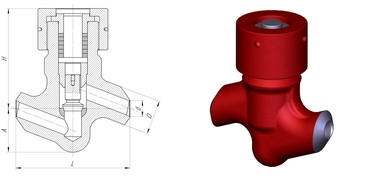

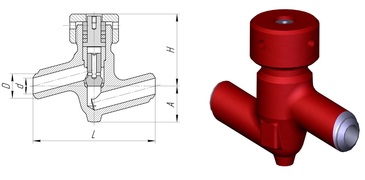

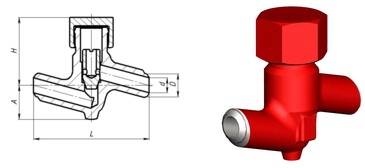

Обозн. изделия | DN, мм | Рабочая среда | Рр, МПа | t, ˚С | Материал корпуса | Коэффициент гидравлического сопротивления | d, мм | D, мм | L, мм | H, мм | A, мм | Полн. масса, кг |
3с-8-2 | 20 | пар | 25 | 545 | 12Х1МФ | 5-7 | 20 | 32 | 160 | 100 | 46 | 2,8 |
3с-7-2 | 20 | вода | 37,3 | 280 | 25 | 5-7 | 20 | 32 | 160 | 100 | 46 | 2,8 |
3с-6-3 | 32 | вода-пар | PN 100 | - | 20 | 7,7 | 32 | 42 | 230 | 113 | 47 | 3,2 |
3с-8-3 | 32 | пар | 25,5 | 545 | 12Х1МФ | 5-7 | 31 | 66 | 220 | 180 | 85 | 15,4 |
3с-7-4 | 40 | вода | 37,3 | 280 | 20 | 5-7 | 39 | 66 | 220 | 180 | 85 | 14,9 |
3с-6-5 | 50 | вода-пар | PN 100 | - | 20 | 8,2 | 50 | 58 | 240 | 120 | 68 | 5,7 |
3с-7-6 | 65 | вода | 23,5 | 250 | 20 | 5-7 | 58 | 80 | 250 | 190 | 99 | 17,8 |
3с-8-6 | 65 | пар | 9,8 | 540 | 12Х1МФ | 5-7 | 62 | 80 | 250 | 190 | 99 | 17,9 |
3с-6-2 | 20 | вода-пар | PN 100 | - | 25 | 5,6 | 20 | 32 | 160 | 94 | 46 | 2,3 |
