Клапаны регулирующие двухседельные

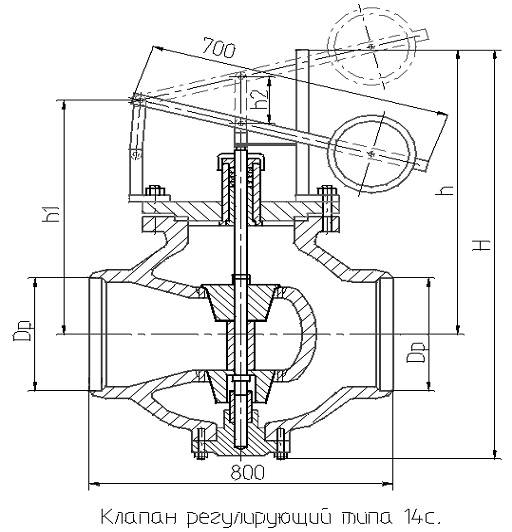

Клапаны регулирующие типа 14с предназначены для регулирования количества и давления водяного пара.
Регулирование количества и давления пара осуществляется изменением площади проходного сечения, путем поступательного перемещения золотника. Золотник клапана двухседельный.
Рычаг служит для управления клапаном от привода.
Корпус клапана соединяют с трубопроводом сваркой .
В качестве запорного органа не применяется.
Основные технические характеристики приведены в таблице
Обозначение изделия | Ду, мм | Ру, | Т, oС | Kvу, м3/ч | F, см2 | Мкр, | Dp, мм | H, мм | h, мм | h1, мм | h2, мм | Масса, кг |
14с-73-20 | 300 | 6,3 | 350 | 1585 | 450 | 1550 | 303 | 1160 | 775 | 635 | 120 | 548 |
14с-73-20-1 | 300 | 6,3 | 350 | 660 | 192 | 1160 | 303 | 1160 | 775 | 635 | 120 | 560 |
14с-73-20-3 | 300 | 6,3 | 450 | 915 | 260 | 1300 | 303 | 1160 | 775 | 635 | 120 | 546 |
14с-73-26 | 400 | 6,3 | 425 | 1215 | 345 | 1200 | 400 | 1065 | 720 | 605 | 100 | 522 |
14с-76-64 | 400 | 6,3 | 450 | 1900 | 540 | 1650 | 399 | 1160 | 775 | 635 | 120 | 590 |
Основные детали вентилей выполнены из следующих материалов:
Корпус - сталь 25Л, крышка - сталь 20, клапан верхний, клапан нижний - сталь 20Х13, шток - сталь 20Х13.
Затворы изготавливаются в соответствии с ТУ 108.728-2000.
