Клапаны предохранительные и импульсные

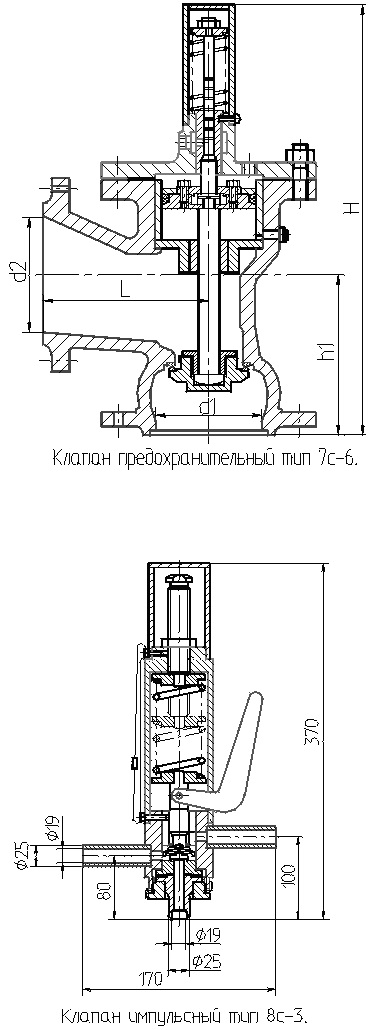

Клапан предохранительный и управляющий им импульсный клапан составляют импульсно-предохранительное устройство, предназначенное для защиты от превышения давления пара в трубопроводах РОУ, РУ, деаэраторов и других систем (объектов) ТЭС.
Присоединение клапана предохранительного к трубопроводу фланцевое; импульсного - при помощи сварки.
Основные технические характеристики клапанов предохранительных приведены в таблице
Обозначение изделия | Ду, мм | Ру, | Т, oС | F см2 | Kvу м3/ч | L, mm | H, mm | h1, mm | d1, mm | d2, mm | Масса, кг |
7с-6-1 | 150 | 4,0 | 450 | 52 | 210 | 240 | 800 | 260 | 150 | 200 | 135 |
7с-6-2 | 200 | 4,0 | 450 | 127 | 480 | 290 | 964 | 350 | 200 | 250 | 225 |
7с-6-3 | 250 | 2,5 | 450 | 253 | 1020 | 330 | 1136 | 420 | 250 | 300 | 375 |
