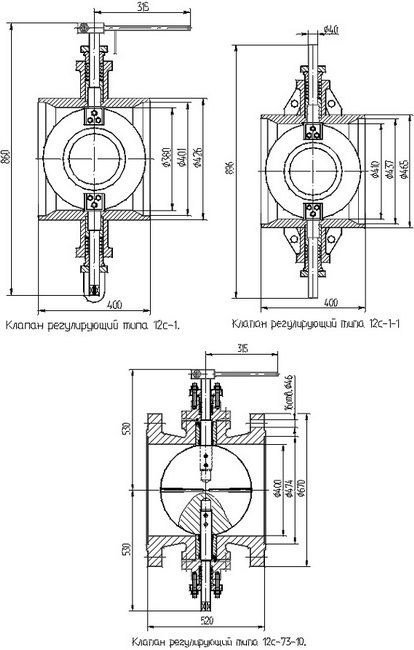

Клапаны регулирующие типо поворотной заслонки
Клапаны типов 12с-1, 12с-1-1 предназначены для регулирования расхода пара при перепаде давления не более 0,25 МПа.
Клапаны типа 12с-73-10 предназначены для регулирования расхода пара при перепаде давления не более 0,05 МПа.
Регулирование клапанов 12с осуществляется за счет изменения площади проходного сечения между корпусом и дроссельной заслонкой при ее повороте. Полное открытие клапанов соответствует повороту рычага на угол 75o от закрытого положения.
Корпусы клапанов 12с-1, 12с-1-1 соединяют с трубопроводом сваркой. Присоединение клапана 12с-73-10 к трубопроводу -фланцевое. В качестве запорных органов клапаны 12с не применяются.
Основные технические характеристики приведены в таблице
Обозначение изделия | Ду, мм | Ру, | Т, oС | F, cм2 | Kvу, м3/ч | Мкр, | Масса, кг |
12с-1 | 400 | 6,3 | 425 | 965 | 8750 | 800 | 137 |
12с-1-1 | 450 | 2,75* | 340 | 1160 | 10400 | 800 | 156 |
12с-73-10 | 400 | 6,3 | 520 | 900 | 8100 | 600 | 460 |
Основные детали вентилей выполнены из следующих материалов:
12с-1, 12с-1-1: корпус - сталь 20 , заслонка - сталь 25Л, валики - сталь 20Х13.
12с-73-10: корпус, заслонка - сталь 20ХМЛ.
Клапаны изготавливаются в соответствии с ТУ 108.728-2000.
