Клапаны регулирующие поворотные
Клапаны типа 6с-12, 6с-13 предназначены для регулирования расхода или давления рабочей среды. Рабочая среда - пар или вода. Расход среды через клапан регулируется изменением площади проходного сечения, которое достигается поворотом золотника относительно гильзы (седла). Рычаг служит для автоматического управления клапаном.
Максимальный угол поворота золотника - 90o. Регулируемые проходные сечения в клапане выполнены в виде прямоугольных окон в золотнике и гильзе.
Присоединение к трубопроводу - при помощи сварки.
В качестве запорного органа не применяется.
Основные технические характеристики приведены таблице

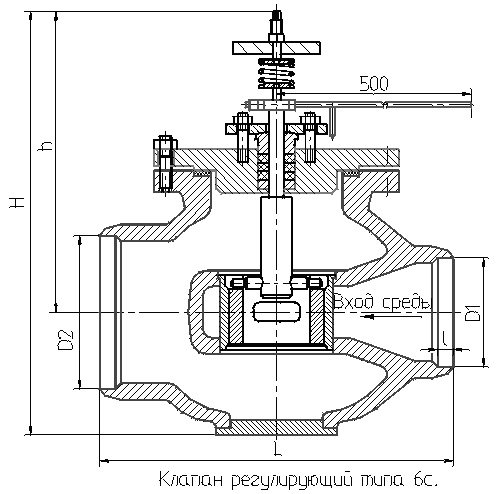

Обозначение изделия | Ду, мм | Ру, | Т, oС | F, cм2 | Kvу, м3/ч | Коэфф. расхода, не менее | Мкр, | D1, мм | D2, мм | L, мм | H, мм | h, мм | l, мм | Масса, кг |
| 6с-12-1-1 | 50 | 6,3 | 425 | 18 | 42 | 0,46 | 35 | 48 | 50 | 350 | 530 | 396 |
| 58 |
| 6с-12-1-2 | 50 | 6,3 | 425 | 11 | 25,5 | 0,46 | 35 | 48 | 50 | 350 | 530 | 396 |
| 58 |
| 6с-13-1 | 80 | 10,0 | 450 | 13,6 | 54,8 | 0,8 | 67 | 79 | 79 | 430 | 635 | 435 | 20 | 104 |
| 6с-13-2 | 100 | 10,0 | 450 | 19,5 | 71 | 0,74 | 67 | 99 | 99 | 430 | 625 | 435 | 20 | 96 |
| 6с-13-3 | 150 | 10,0 | 450 | 54,9 | 175 | 0,64 | 67 | 147 | 203 | 450 | 672 | 462 | 20 | 131 |
| 6с-13-4 | 200 | 10,0 | 450 | 82,4 | 198 | 0,48 | 67 | 203 | 254 | 500 | 687 | 487 | 20 | 135 |
| 6с-13-5 | 250 | 10,0 | 450 | 147 | 370 | 0,5 | 67 | 254 | 303 | 600 | 790 | 543 | 20 | 217 |
| 6с-12-4 | 300 | 6,3 | 425 | 171 | 386 | 0,45 | 60 | 303 | 354 | 590 | 793 | 543 | 20 | 219 |
Основные детали клапанов выполнены из следующих материалов:
корпус - сталь 25Л , крышка - сталь 20К, седло, стакан и шпиндель-сталь 20 с химико-термической обработкой - оксикарбонитрация
Клапаны изготавливаются в соответствии с ТУ 108.728-2000.
