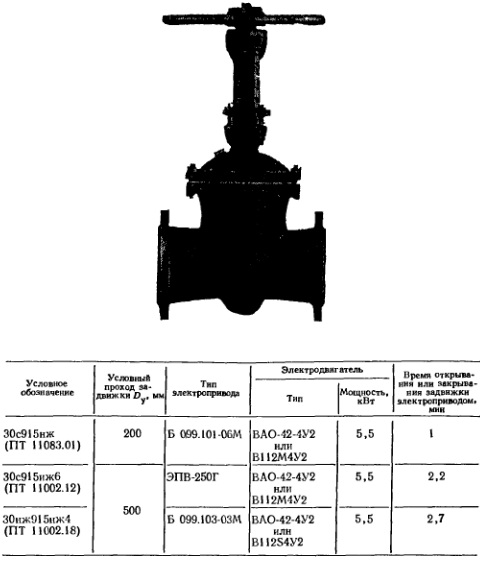

  3. Задвижки клиновые с выдвижным шпинделем фланцевые 30с15нж (ПТ 11083) 30с915нж (ПТ 11083.01)

Задвижки клиновые с выдвижным шпинделем фланцевые 30с15нж (ПТ 11083) 30с915нж (ПТ 11083.01)

ПОИСК

Задвижки клиновые с выдвижным шпинделем фланцевые 30с15нж (ПТ 11083) 30с915нж (ПТ 11083.01) Задвижки клиновые с выдвижным шпинделем фланцевые 30с15нж (ПТ 11083) 30с915нж (ПТ 11083.01)

30с915нж6 (ПТ 11002.12) 30нж915нж4 (ПТ 11002.18) 30с515нж (ПТ 11002.08)

Применяются на трубопроводах для жидких и газообразных нефтепродуктов рабочей температурой до 450 С (задвижки 30с15нж и 30с915нж), для жидких и газообразных нефтепродуктов рабочей температурой до 425° С (задвижки 30с515нж и
30с915нж6); для агрессивных сред рабочей температурой до 90 С (задвижка 30нж915нж4).

Максимальное усилие на маховике ручного управления и маховике ручного дублера электропривода при открывании (кгс): 84 (задвижки 30с15нж, Dy 200и250мм), 9 (задвижка 30с915нж,/)у 200мм), 160 (задвижка 30с515нж, Dy 500 мм), 27 (задвижка 30с915нж6, Dy 500 мм) и 42 (задвижка 30нж915нж4,  у500мм).

Задвижку 30с15нж устанавливают на трубопроводе в любом рабочем положении, задвижки 30с515нж, 30с915нж6 и 30нж915нж4, Dy 500 мм



Технические требования: по ГОСТ 5762 - 74.
Присоединительные фланцы: по ГОСТ 12822 - 67.

Средний ресурс: не менее 3000 циклов
Затвор: клиновой с боковыми направляющими поверхностями
Уплотнительные поверхности: корпуса и клина наплавлены коррозионностойкой сталью
Уплотнение шпинделя: сальниковое

Подтяжка сальника: откидными болтами
Верхнее уплотнение задвижек предназначено: для разгрузки сальника при поднятом до отказа затворе
Герметичность затвора: по 1-му классу ГОСТ 9544 - 75

Управление задвижкой: ручное, маховиком C0с15нж), от ручной конической передачи C0с515нж) и от электропривода во взрывозащищенном исполнении C0с915нж, 30с915нж6 и 30нж915нж4) на горизонтальном трубопроводе редуктором или
электроприводом вертикально вверх
Задвижку 30с915нж допускается устанавливать: горизонтально в положении «на ребро» и «плашмя» при горизонтальном расположении оси электродвигателя и наличии опоры под электропривод

Изготовление и поставка задвижек: по ТУ 26-07-1125 - 77
Задвижки относятся к классу: ремонтируемых
Средний срок службы: не менее 10 лет
