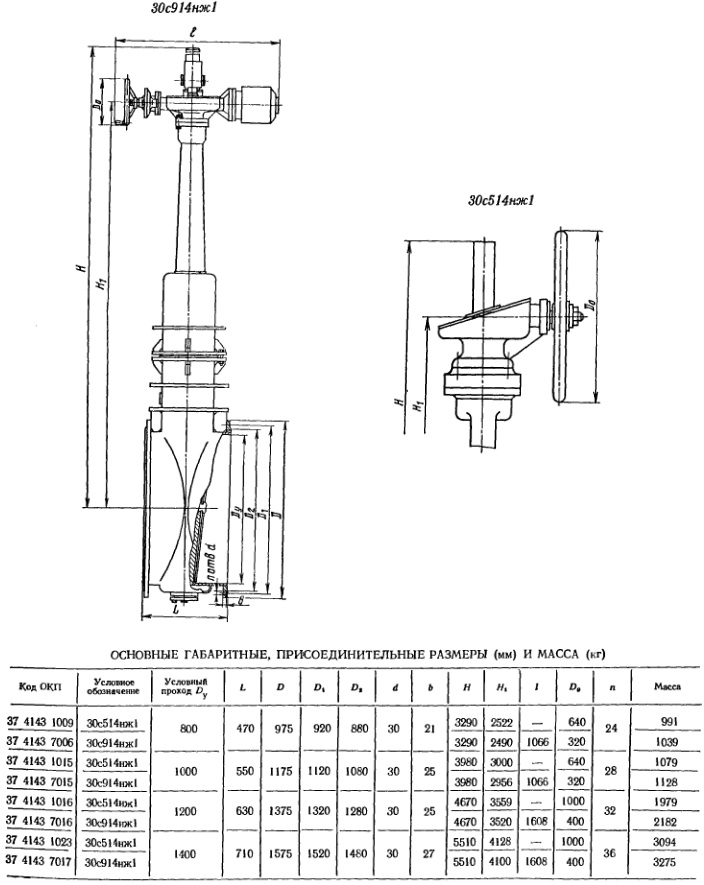

Задвижки клиновые двухдисковые с выдвижным шпинделем фланцевые сварные 30с514нж1 (ПТ 13005.01; 30с914нж1 (ПТ 13004.01)

ПОИСК

Задвижки клиновые двухдисковые с выдвижным шпинделем фланцевые сварные 30с514нж1 (ПТ 13005.01; 30с914нж1 (ПТ 13004.01) Задвижки клиновые двухдисковые с выдвижным шпинделем фланцевые сварные 30с514нж1 (ПТ 13005.01; 30с914нж1 (ПТ 13004.01)

Применяются на трубопроводах для нейтрального газа, воды и пара рабочей температурой до 200 С.



Технические требования: по ГОСТ 5762 - 74.
Присоединительные фланцы: по ГОСТ 1255 - 67 на Ру 0,25 B,5)
Затвор: двухдисковый клиновой.

При закрывании затвора диски плотно прилегают:
к уплотнительным поверхностям корпуса.
Задвижки могуть быть изготовлены: с упругим клином.

Уплотнительные поверхности:
корпуса и дисков наплавлены коррозионностойкой сталью.
Уплотнение шпинделя: сальниковое.
Подтяжка сальника: болтами.

Верхнее уплотнение задвижки предназначено:
для разгрузки сальника при поднятом до отказа затворе.
Герметичность затвора по 2-му классу: ГОСТ 9544 - 75

Задвижки устанавливают:
на горизонтальном трубопроводе маховиком, редуктором или электроприводом вверх. Допускается устанавливать задвижки горизонтально: в положении «на ребро» и «плашмя».

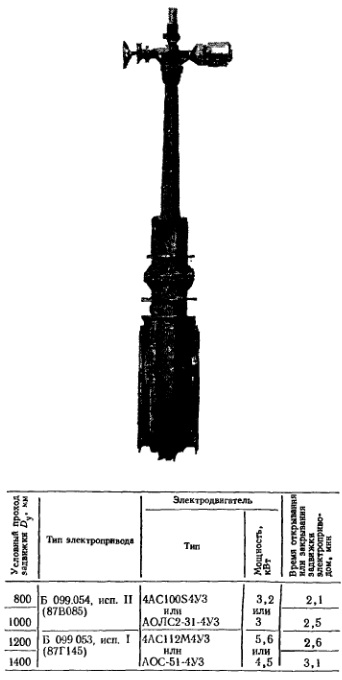

Для задвижки 30с914нж1: ось электродвигателя должна быть расположена горизонтально, червячная пара и подшипники качения необходимо смазать консистентной смазкой, а под электропривод следует установить опору.
Изготовление и поставка задвижек: по ТУ 26-07-1137 - 76.
Задвижки относятся к классу: ремонтируемых.

Средний срок службы:
не менее 10 лет.
Средний ресурс: не менее 2000 циклов.
Наработка на отказ: не менее 400 циклов.

Материал основных деталей:
корпус, крышка, диски, стойка = сталь; шпиндель - сталь 20X13; прокладка - паронит; набивка - сухой асбест
