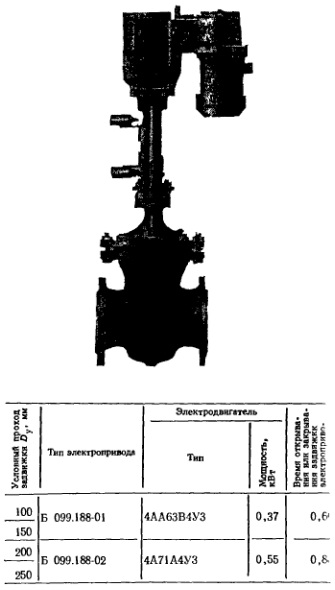

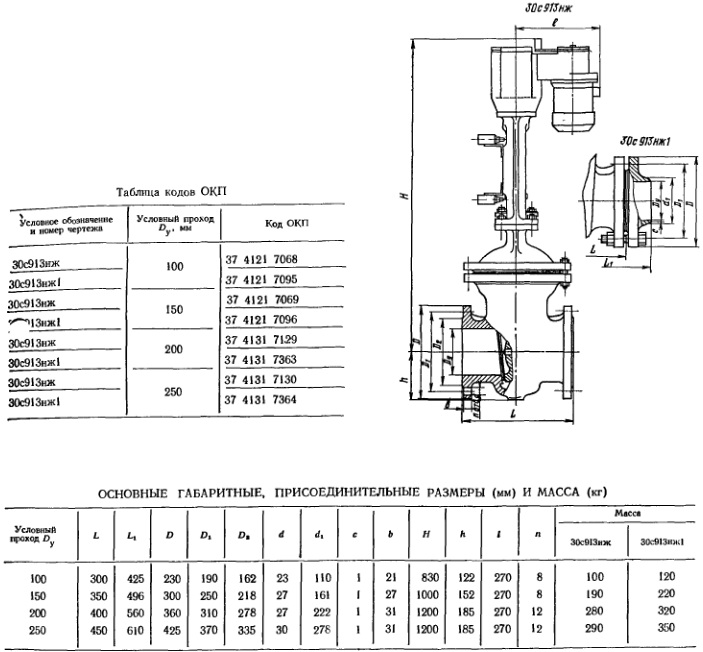

  3. Задвижки клиновые с электроприводом фланцевые 30c913 30c913 (Л 1113)

Задвижки клиновые с электроприводом фланцевые 30c913 30c913 (Л 1113)

ПОИСК

Задвижки клиновые с электроприводом фланцевые 30c913 30c913 (Л 1113) Задвижки клиновые с электроприводом фланцевые 30c913 30c913 (Л 1113)

Применяются на трубопроводах для воды, масла и пара рабочей температурой до 425 С. Температура окружающей среды от -40 до +40 С. Относительная влажность до 80% при температуре 20 С.



Технические требования: по ГОСТ 5762 - 74
Присоединительные размеры фланцев: по ГОСТ 12821 - 67 (задвижка 30с913нж) и с ответными фланцами под приварку (задвижка 30е913нж1)
Затвор: двухдисковый клиновой
При закрывании диски плотно прилегают к уплотнительным: поверхностям корпуса

Уплотнительные поверхности дисков и корпуса: наплавлены коррозионностойкой сталью
Уплотнение шпинделя: сальниковое
Подтяжка сальника: шпильками
Герметичность затвора по 2-му классу: ГОСТ 9544 - 75

Средний срок службы: не менее 15 лет
Средний ресурс: не менее 2500 циклов
Наработка на отказ: не менее 1000 циклов

Материал основных деталей: корпус, крышка, сальник, клин, шток - сталь; набивка - асбестовый шнур.
Максимальное усилие на рукоятке ручного дулера при управлении задвижкой: 2,3 кгс (Dy 100 мм) и 4,5 кгс (для Dy 150 мм)
Для сигнализации крайних положений затвор предусмотрены: конечные микровыключатели

Задвижки устанавливают: на горизонтально трубопроводе электроприводом вертикально ввер
Допускается установка задвижки: на вертикально или горизонтальном трубопроводе с горизонталным расположением шпинделя при наличии под электропривод
Изготовление и поставка задвижек: по ГОСТ 26-07-253 - 79
