  3. Задвижки клиновые невыдвижным шпинделем фланцевые ЗОчЗЗОбр (ПТ 12002.05) 30ч530бр (ПТ 12006.01)

Задвижки клиновые невыдвижным шпинделем фланцевые ЗОчЗЗОбр (ПТ 12002.05) 30ч530бр (ПТ 12006.01)

ПОИСК

Задвижки клиновые невыдвижным шпинделем фланцевые ЗОчЗЗОбр (ПТ 12002.05) 30ч530бр (ПТ 12006.01) Задвижки клиновые невыдвижным шпинделем фланцевые ЗОчЗЗОбр (ПТ 12002.05) 30ч530бр (ПТ 12006.01)

30ч730бр (ПТ 11017.01) 30ч930бр (ПТ 12005.01, ПТ 12002.01)

Применяются на трубопроводах для воды и пара (задвижки ЗОчЗЗОбр и ЗОчЭЗОбр, Dy 1200, 1400 и 1600 мм), воды (задвижки ЗОчбЗОбр и ЗОчЭЗОбр, Dy 600 и 1000 мм) рабочей температурой до 120 С, а также для воды рабочей температурой до 40 С (задвижка 30ч730бр).



Технические требования: по ГОСТ 5762 - 74
Присоединение к трубопроводу: фланцевое
Затвор: сплошной или упругий клин с боковыми направляющими поверхностями

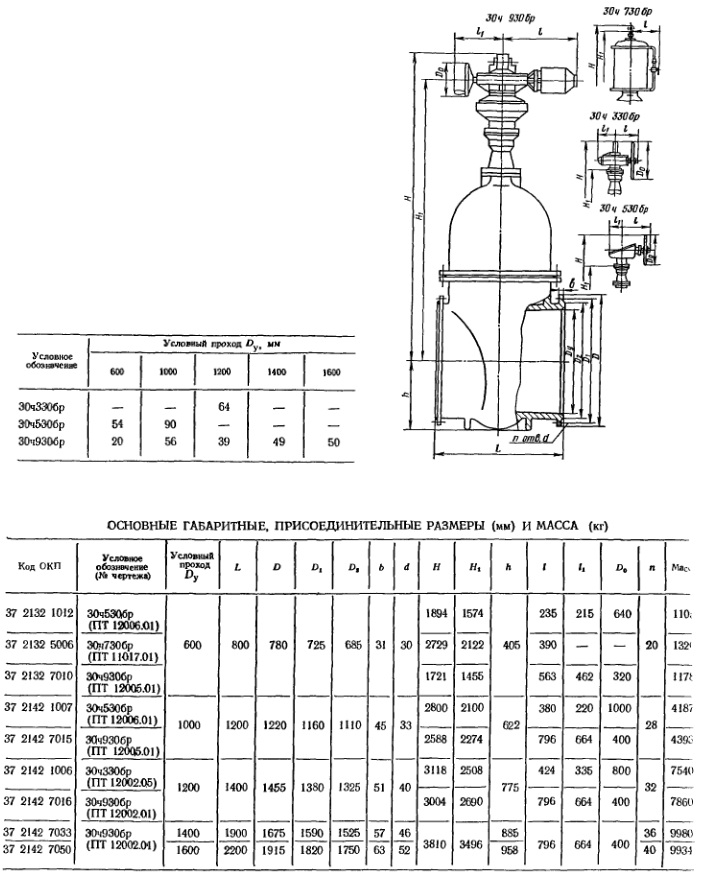

Максимальное усилие: (кгс) на маховике при закрывании или открывании задвижек вручную приведено в таблице
Электроприводы задвижек: Dy 1400 и 1600 мм рассчитаны на работу с обязательным выравниванием давления среды по обе стороны затвора до 0,8(8)
Для этого указанные задвижки изготовляют: с обводом

Задвижки устанавливают на горизонтальном трубопроводе приводом: вертикально вверх
Задвижка ЗОчбЗОбр: (Dy 600 мм) может быть установлена с горизонтальным расположением шпинделя (необходимо оговорить при заказе)

Изготовление и поставка задвижек: по ТУ 26-07-1125 - 77
Задвижки относятся к классу: ремонтируемых

Средний срок службы: не менее 10 лет
Средний ресурс: не менее 1500 циклов

Наработка на отказ: не менее 300 циклов
Материал основных деталей: корпус, крышка, клин, сальник - чугун; шпиндель - сталь 20X13; набивка - пропитанный асбест

Уплртнение затвора: латунные кольца в корпусе и клине
Уплотнение шпинделя: сальниковбе
Подтяжка сальника: шпильками

Верхнее уплотнение задвижки предназначено: для разгрузки сальника при поднятом до отказа затворе
Герметичность затвора: по 3-му классу ГОСТ 9544 - 75

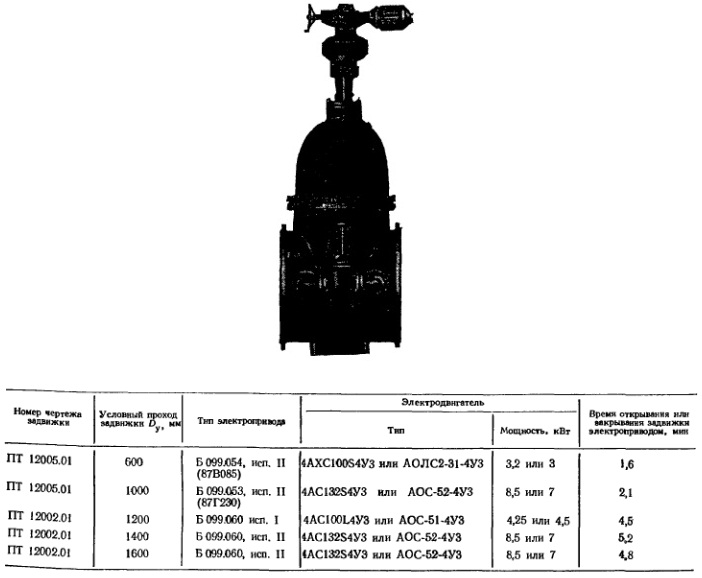

Управление задвижкой: от ручной червячной передачи (ЗОчЗЗОбр), от ручной конической передачи (ЗОчбЗОбр), от гидропривода C0ч730бр) и от электропривода (ЗОчЭЗОбр) (см. таблицу)
