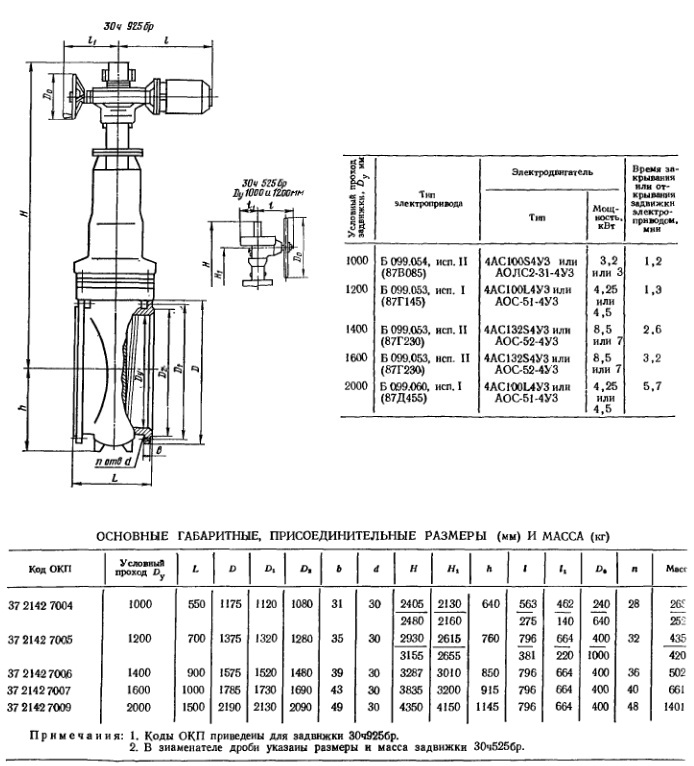

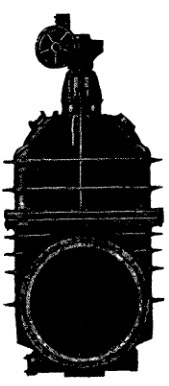

Задвижки клиновые с невыдвижным шпинделем фланцевые 30ч525бр 30ч925бр (ПТ 12001.01, 418.00.00, 417.00.00)

ПОИСК

Задвижки клиновые с невыдвижным шпинделем фланцевые 30ч525бр 30ч925бр (ПТ 12001.01, 418.00.00, 417.00.00) Задвижки клиновые с невыдвижным шпинделем фланцевые 30ч525бр 30ч925бр (ПТ 12001.01, 418.00.00, 417.00.00)

Применяются на трубопроводах для воды (задвижки черт. 418.00.00, Dy 1200 мм; черт. 417.00.00, Dy 1400 мм; ПТ 12001.01, Dy 1000 и 1200 мм), воды и пара (задвижки ПТ 12001.01, Dy 1400, 1600 и 2000 мм) рабочей температурой до 100 С.



Технические требования по: ГОСТ 5762 - 74 (для задвижки ПТ 12001.01)
Присоединение к трубопроводу: фланцевое
Затвор: упругий клин с боковыми направляющими поверхностями

Уплотнение затвора: латунные кольца в корпусе и клине
Уплотнение шпинделя: сальниковое
Подтяжка сальника: шпильками

Верхнее уплотнение задвижки предназначено: для разгрузки сальника при поднятом до отказа затворе
Герметичность затвора по 3-му классу: ГОСТ 9544 - 75

Задвижку устанавливают: на горизонтальном трубопроводе электроприводом вертикально вверх (черт. 418.00.00 и 417.00.00)
Допускается установка задвижек «на ребро» (ПТ 12001): при этом следует предусматривать опору под электропривод.

Изготовление и поставка задвижек: по ГОСТ 10042 - 75 (черт. 410.00.00 и 417.00.00) и по ТУ 26-07- 1125 - 75 (ПТ 12001.01)
Задвижка относится к классу: ремонтируемых

Средний срок службы: не менее 7 лет
Средний ресурс: не менее 700 циклов F0000 ч)
Наработка на отказ: не менее 200 циклов G000 ч.)

Материал основных деталей: корпус, крышка - чугун; шпиндель - сталь; набивка - асбестовый шнур задвижка ПТ 12001.01 может быть изготовлена в экспортном и экспортном тропическом исполнениях
