  3. Задвижки параллельные с невыдвижным шпинделем фланцевые 30ч15бр 30ч915бр B5-1039050, КЗ 1507)...

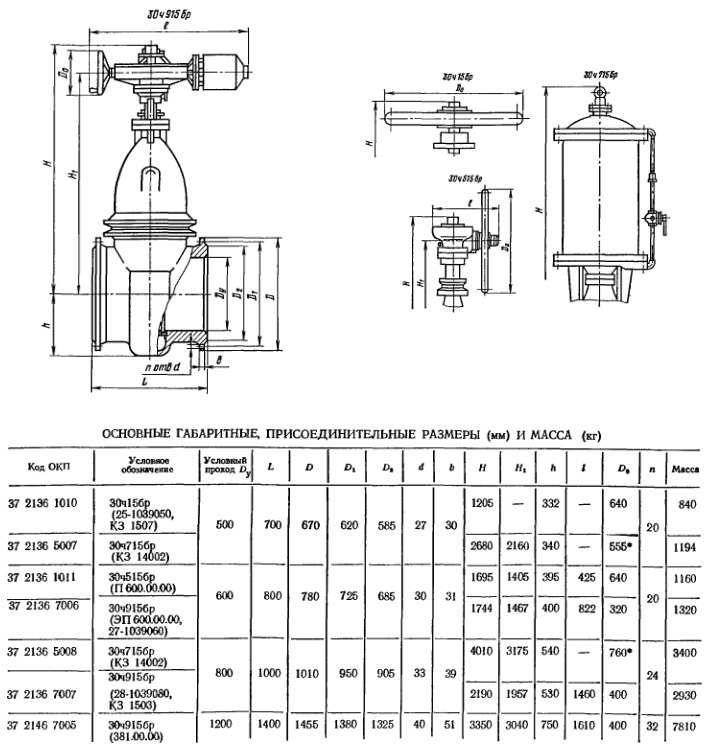

Задвижки параллельные с невыдвижным шпинделем фланцевые 30ч15бр 30ч915бр B5-1039050, КЗ 1507) B7-1039060, 30ч515бр 28-1039080

ПОИСК

Задвижки параллельные с невыдвижным шпинделем фланцевые 30ч15бр 30ч915бр B5-1039050, КЗ 1507) B7-1039060, 30ч515бр 28-1039080 Задвижки параллельные с невыдвижным шпинделем фланцевые 30ч15бр 30ч915бр B5-1039050, КЗ 1507) B7-1039060,
30ч515бр 28-1039080

(П 600.00) ЭП 600.00, 30ч715бр 381.00.00, (КЗ 14002) КЗ 1503)

Применяются на трубопроводах для воды рабочей температурой до 120° С (задвижки 30ч15бр, 30ч515бр и 30ч915бр) и до 40 С (задвижка 30ч715бр).



Технические требования: по ГОСТ 5762 - 74
Присоединительные фланцы: по ГОСТ 1235 - 67
Затвор состоит: из двух параллельных дисков и расположенного между ними клина

Уплотнение затвора: латунные уплотнительные кольца в корпусе и дисках
Уплотнение шпинделя: сальниковое
Подтяжка сальника: шпильками
Уплотнение штока цилиндра гидропривода задвижки 30ч715бр: резиновые манжеты

Герметичность затвора: по 3-му классу ГОСТ 9544 - 75

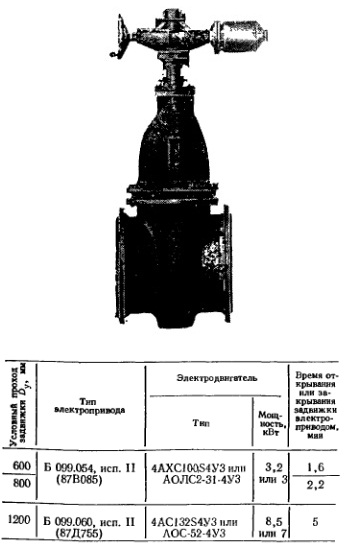

Управление задвижкой: ручное, маховиком C0ч15бр); от ручной конической передачи C0ч515бр); от гидропривода C0ч715бр) и от электропривода в нормальном исполнении C0ч915бр)

В гидроприводе задвижки 30ч715бр управляющая среда: вода давлением 0,6F)
В верхней части гидропривода задвижки предусмотрен: рымболт для ручного управления задвижкой в случае аварии.

Задвижки устанавливают на горизонтальном трубопроводе: с вертикальным расположением шпинделя, маховиком или приводом вверх
Задвижка 30ч15бр может быть установлена: горзонтально «плашмя» или «на ребро»
Изготовление и поставка задвижки: по ТУ 26-07- 1198 - 78 (П 600.00 и ЭП 600.00); по ТУ 26-07-1204- 78
(черт.381.00.00) и по ТУ 26-07-1214 - 76 (КЗ 14002)
Задвижки относятся к классу: ремонтируемых

Средний срок службы: не менее 5 лет (для Dy 500, 600 и 800 мм); не менее 7 лет (для Dy 1200 мм)
Средний ресурс не менее: 1000 циклов (для Dy 500. 600 и 800 мм); не менее 1500 циклов (для Dy 1200 мм)
Наработка на отказ: не менее 200 циклов (для Dy 500, 600 и 800 мм); не менее 300 циклов (для Dy 1200 мм)

Материал основных деталей: корпус, крышка, диски, клин, сальник - чугун; шпиндель - углеро- дистая сталь (у задвижки Dy 1200 мм) или сталь 20X13 (у задвижки Dy 500, 600 и 800 мм); резьбовая втулка - латунь или бронза (у задвижки Dy 1200 мм); прокладка - паронит или резина (у задвижки 30ч715бр); набивка - пропитанный асбест
