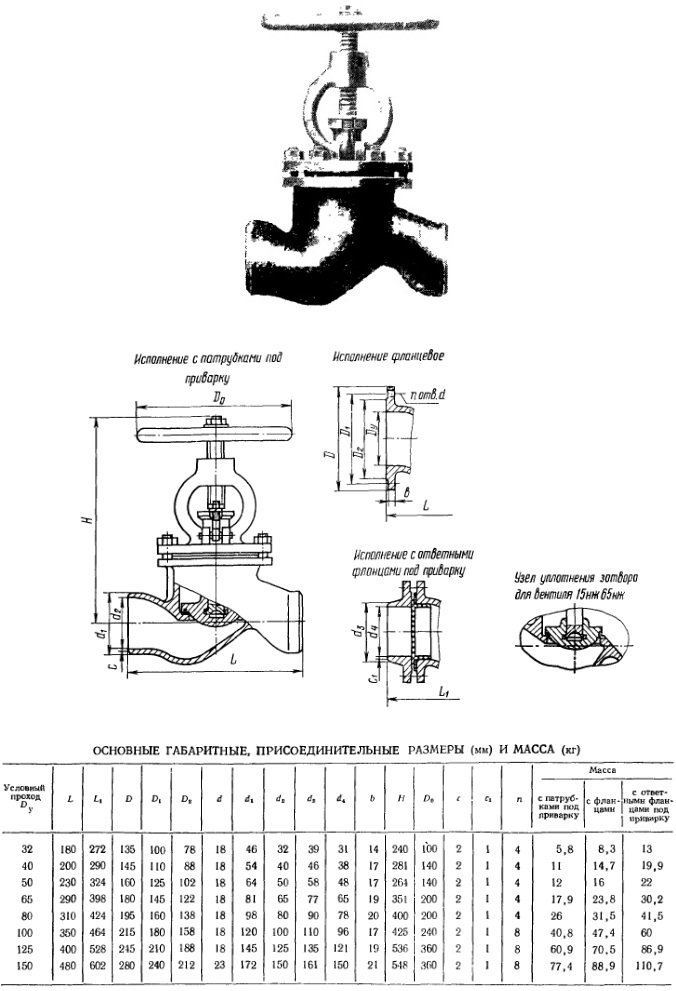

Вентили 15нж65бк (ЗЛ 21023) 15нж65п и 15нж65нж (У 21154)

ПОИСК

Вентили 15нж65бк (ЗЛ 21023) 15нж65п и 15нж65нж (У 21154) Вентили 15нж65бк (ЗЛ 21023) 15нж65п и 15нж65нж (У 21154)

Применяются на трубопроводах для агрессивных сред, по отношению к которым коррозионно стойки применяемые материалы, рабочей температурой до 200 С (вентиль 15нж65п), до 420 С (вентиль 15нж65нж) и до 300° С (вентиль 15нж65бк). Температура окружающей среды от -35 до +50 С. Относительная влажность до 100% при температуре 35 С.


Присоединение к трубопроводу: патрубки под приварку, фланцевое или ответные фланцы под  - 67 на Ру 1,6A6)
Уплотнение в затворе: плоское с кольцом (у вентиля 15нж65п), с наплавкой на золотнике твердым сплавом ЦН-6 (у вентиля 15нж65нж
Уплотнительные поверхности: (у вентиля 15нж65бк) выполнены непосредственно на самом корпусе н золотнике
Уплотнение шпинделя: сальниковое

Подтяжка сальника:
откидными болтами
Рабочая среда: подается под золотник
Герметичность затвора по гму классу: ГОСТ 9544 - 75

Управление вентилем:
ручное, маховиком
Максимальное усилие на маховике при закрывании: 24,2 кгс (для Dy 32 мм); 49 кгс (для Dy 40 и 50 мм); 51,6 кгс (для Dy 65 мм); 80,3 кгс (для Dy 80 мм); 98,8 кгс (для DJ 100 мм); 103 кгс (для Dy 125 мм) и 126 кгс (для Dy 150 мм).

Вентиль устанавливают:
на трубопроводе в любом рабочем положении
Изготовление и поставка вентиля: по ТУ 26-07-177 - 77
Вентиль относится к классу: ремонтируемых
