  3. Вентили прямоточные с электроприводом 15нж958юк (У 21162)

Вентили прямоточные с электроприводом 15нж958юк (У 21162)

ПОИСК

Вентили прямоточные с электроприводом 15нж958юк (У 21162) Вентили прямоточные с электроприводом 15нж958юк (У 21162)

Применяются на трубопроводах для агрессивных сред рабочей температурой до 200 С (вентиль 15нж958п) и до 420 С (вентиль 15нж958нж). Температура окружающей среды от -35 до +50 С. Относительная влажность до 100% при температу-
ре 35 С.

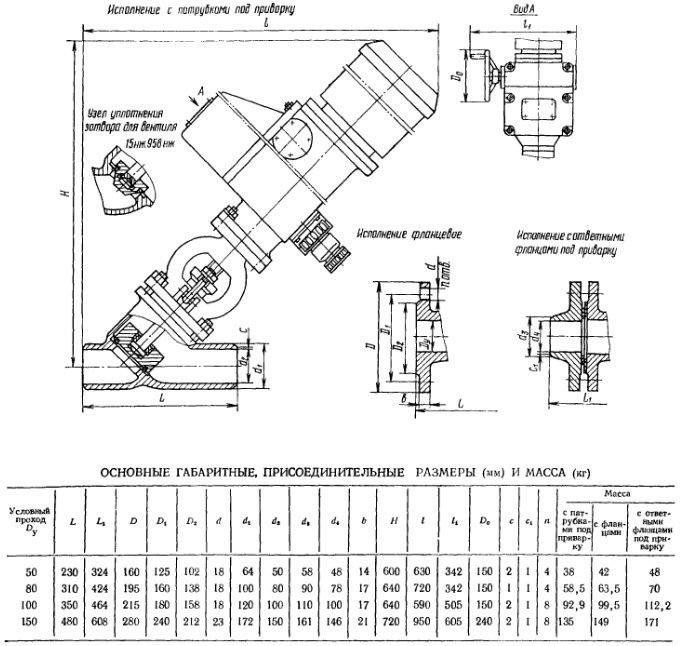

Присоединение к трубопроводу: патрубки под приварку, фланцевое или ответные фланцы под приварку
Присоединительные размеры фланцев: по ГОСТ 12821 - 67, ответных фланцев по ГОСТ 12830 - 67 на Ру 1,6A6)
Уплотнение в затворе: плоское с кольцом у вентиля 15нж958п) или конусное; в этом случае уплотнительные поверхности корпуса и золотника наплавлены твердым сплавом (у вентиля 15нж958нж)

Уплотнение шпинделя: сальниковое
Подтяжка сальника: откидными болтами
Рабочая среда: подается под золотник

Герметичность затвора: по 1-му классу: ГОСТ 9544 - 75

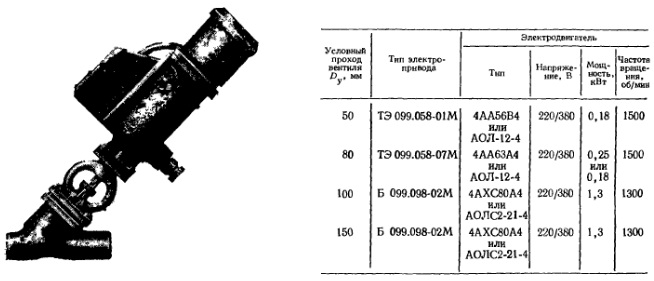

Управление вентилем: от электропривода (см. таблицу), а также с помощью ручного дублера
Вентиль устанавливают: на горизонтальном трубопроводе электроприводом вертикально вверх

Допускается установка: вентиля с горизонтальным расположением шпинделя при наличии опоры под электропривод
Изготовление и поставка вентиля: по ТУ 26-07-229 - 79
Вентиль относится к классу: ремонтируемых

Средний срок службы: не менее 10 лет
Средний ресурс: не менее 10000 циклов (для вентиля 15нж958п) и не менее 6000 циклов (для вентиля 15нж958нж)
Наработка на отказ: не менее 2200 циклов (для вентиля 15нж958п) и не менее 1800 циклов (для вентиля 15нж958нж).

Материал основных деталей: корпус, крышка, золотник, шпиндель, сальник - сталь 12Х18Н9ТЛ или сталь 12Х18Н12МЗТЛ; набивка - ФУМ-В (у вентиля 15нж958п), асбест АГ-1 (у вентиля 15нж958нж); уплотнительное кольцо в золотнике -
фторопласт-4 (у вентиля 15нж958п)
