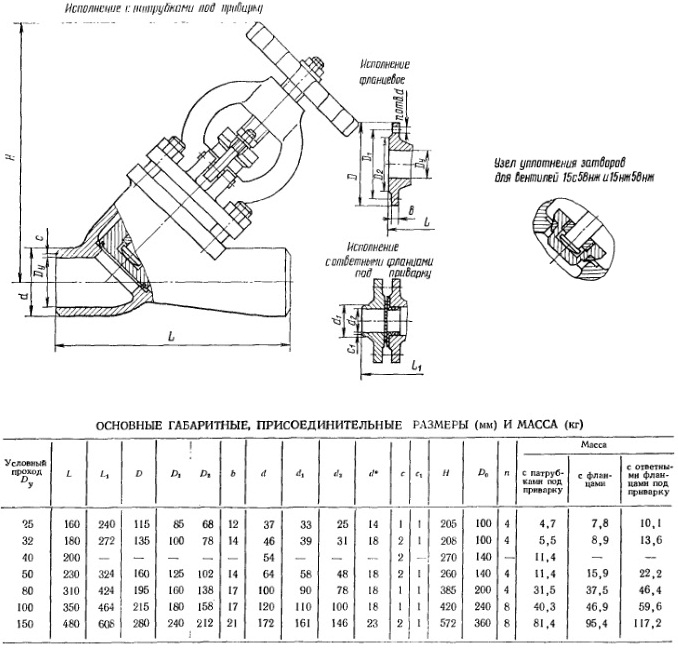

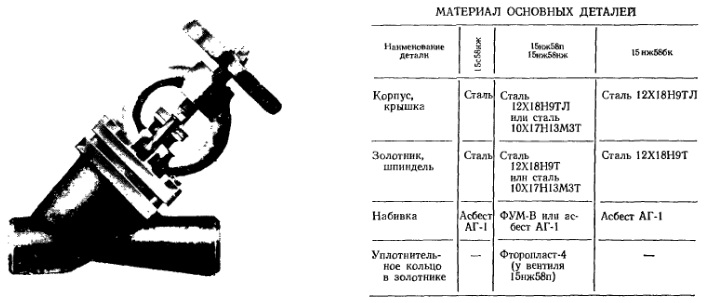

  3. Вентили прямоточные 15с58нж, 15нж58п и 15нж58нж (У 21155) 15нж58бк (У 21185)

Вентили прямоточные 15с58нж, 15нж58п и 15нж58нж (У 21155) 15нж58бк (У 21185)

ПОИСК

Вентили прямоточные 15с58нж, 15нж58п и 15нж58нж (У 21155) 15нж58бк (У 21185) Вентили прямоточные 15с58нж, 15нж58п и 15нж58нж (У 21155) 15нж58бк (У 21185)

Применяются на трубопроводах для воды, пара и других жидких и газообразных сред рабочей температурой до 420° С (вентиль 15с58нж); для агрессивных сред, по отношению к которым коррозионностойки применяемые материалы, рабочей
температурой до 200° С (вентиль 15нж58п), до 420 С (вентиль 15нж58нж) и до 300° С (вентиль 15нж58бк).



Присоединение к трубопроводу: патрубки под приварку (Д, 40 мм), фланцевое и ответные фланцы под приварку. Присоединительные размеры фланцев: по ГОСТ 12821 - 67, ответных фланцев по ГОСТ 12830 - 67 на Ру 1,6A6).

Уплотнение в затворе: плоское с кольцом (у вентиля 15нж58п) или с наплавкой коррозионностойкой сталью (у вентилей 15с58нж и 15нж58нж)
Уплотнительные поверхности: у вентиля 15нж58бк выполнены непосредственно на корпусе и золотнике
Уплотнение шпинделя: сальниковое

Подтяжка сальника: откидными болтами
Рабочая среда: подается под золотник
Коэффициент гидравлического сопротивления: 3

Герметичность затвора: по 1-му классу ГОСТ 9544 - 75
Управление вентилями: ручное, маховиком.

Максимальное усилие: на маховике при закрывании: 24,2 кгс (для Dy 32 мм), 49 кгс (для Dy 40 и 50 мм), 80 кгс (для Dy 80 мм), 98,8 кгс (для Dy 100 мм) и 126кгс (для Dy 150 мм)
Вентили устанавливают: на трубопроводе в любом рабочем положении
Изготовление и поставка вентилей: по ГОСТ 20294 - 74

Вентили относятся к классу: ремонтируемых
