  3. Вентиль НЗ мембранный с электромагнитным приводом ПЗ 26237 (по типу 13с804р)

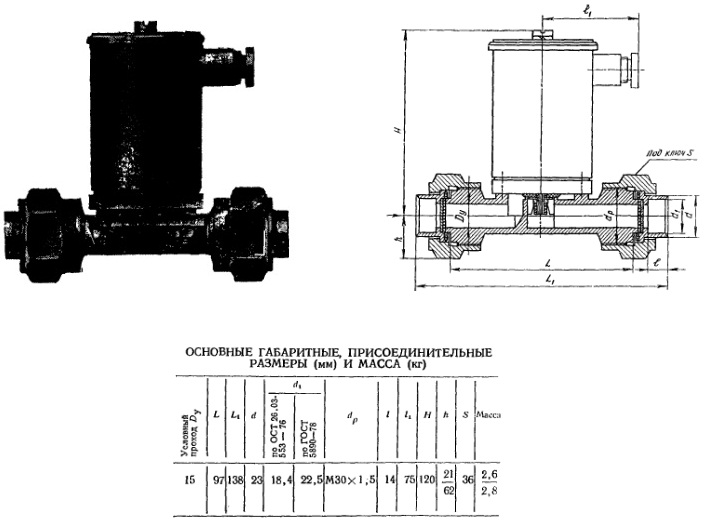

Вентиль НЗ мембранный с электромагнитным приводом ПЗ 26237 (по типу 13с804р)

ПОИСК

Вентиль НЗ мембранный с электромагнитным приводом ПЗ 26237 (по типу 13с804р) Вентиль НЗ мембранный с электромагнитным приводом ПЗ 26237 (по типу 13с804р)

Применяется в системах с дистанционным электрическим управлением иа трубопроводах для газообразного хладона-12 с маслом ХФ-12-16 рабочей температурой 10 - 100° С, газообразного хладона-22 с маслом ХС-40 рабочей температурой 20—60° С и воздуха рабочей температурой 0 - 45 С. Температура окружающей среды для судовых холодильных установок от —10 до +45 С. Относительная влажность до 95% при температуре 35 С. Для прочих холодильных установок температура
окружающей среды от -50 до +50° С. Относительная влажность до 98% при температуре 25 С.

Перепад давления на открытом вентиле не более 0,02 @,2) при скорости газа 8 -10 м/с или при скорости жидкости 1 м/с.
Вентиль вакуумно-плотен по отношению к окружающей среде при остаточном давлении 5 мм рт. ст.
Управление вентилем — от электромагнитного привода (водозащищенного исполнения) переменного тока частотой 50 Гц, напряжением 220 В, мощностью 40 ВА; ПВ = 100%. Время открывания вентиля - до 1 с, закрывания - до 10 с.
Вентиль может быть изготовлен с ручным дублером или без него.
При подаче тока в катушку электромагнита сердечник, втягиваясь, открывает разгрузочное отверстие в запорном устройстве, давление нз надмембранной полости сбрасывается, и под действием давления рабочей среды запорное устройство поднимается и открывает основной проход вентиля.

При отключении тока сердечник электромагнита под действием собственной массы и усилия пружины перекрывает разгрузочное отверстие, давление над мембраной увеличивается до рабочего Рр, прижимает запорное устройство к седлу корпуса и вентиль закрывается.


Вентиль устанавливают: на горизонтальном трубопроводе электромагнитным приводом вертикально вверх.
Допускается отклонение от вертикали на угол не более: 15° в любую сторону.
Изготовление и поставка вентиля: по ТУ 26-07-046—74.
Вентиль относится к классу: ремонтируемых.

Средний срок службы: не менее 7 лет
Средний ресурс: не менее 600 000 циклов.
Наработка на отказ: не менее 200 000 циклов E000 ч).

Материал основных деталей: корпус: сталь или латунь ЛС 59-1 Л; золотник,- ниппель — латунь ЛС 59-1; мембрана, уплотнительное кольцо в золотнике  резина.

Присоединение к трубопроводу: штуцерно торцовое с диаметром расточки в ниппеле по ГОСТ 26.03-553—76 или по ГОСТ 5890—78 (оговаривают при заказе).

Рабочая среда: подается на золотник.
Герметичность в затворе: обеспечивается прн перепаде давления на золотнике от 0,1 A) до рабочего Рр.
