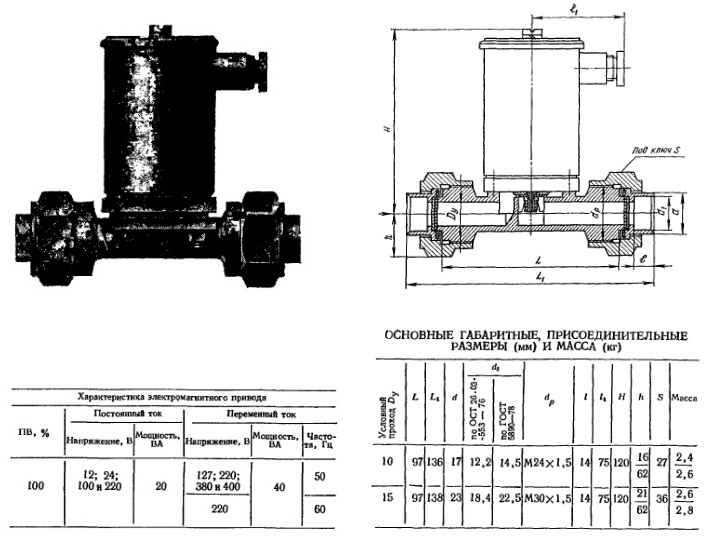

  3. Вентиль НЗ мембранный с электромагнитным приводом ПЗ 26227 (по типу 13с803р)

Вентиль НЗ мембранный с электромагнитным приводом ПЗ 26227 (по типу 13с803р)

ПОИСК

Вентиль НЗ мембранный с электромагнитным приводом ПЗ 26227 (по типу 13с803р) Вентиль НЗ мембранный с электромагнитным приводом ПЗ 26227 (по типу 13с803р)

Применяется в системах с дистанционным электрическим управлением на трубопроводах для жидкого хладона-12 с маслом ХФ-12-16 рабочей температурой от -2 до +45° С, жидкого хладона-22 с маслом ХС-40 рабочей температурой от -20 до
+50 С и для пресной воды рабочей температурой 1 - 45 С.

Температура окружающей среды для судовых холодильных установок от —10 до +45° С. Относительная влажность до 95% при температуре 35 С. Для прочих холодильных установок температура окружающей среды от —50 до +50° С. Относитель-
ная влажность до 98% при температуре 25 С. Температура окружающей среды для вентилей, работающих на воде, 1—50 С.

Вентиль может быть изготовлен с ручным дублером или без него.
Время открывания вентиля — до 1 с; время закрывания— до 10 с.
При подаче тока в катушку электромагнита сердечник, втягиваясь, открывает разгрузочное отверстие в запорном устройстве, давление из надмембранной полости сбрасывается, и под действием давления рабочей среды запорное устройство поднимается и открывается основной проход вентиля.

При отключении тока сердечник электромагнита под действием собственной массы и усилия пружины перекрывает разгрузочное отверстие давление над мембраной увеличивается до рабочего Рр,
прижимает запорное устройство к седлу корпуса и вентиль закрывается.


Присоединение к трубопроводу: штуцерно торцовое с диаметром расточки в ниппеле по ГОСТ 26.03-553—76 или по ГОСТ 5890—78 (оговаривают при заказе).
Рабочая среда: подается на золотник.
Герметичность в затворе: обеспечивается при перепаде давления на золотнике от 0,1 до рабочего РР.
Перепад давления на открытом вентиле: не более 0,02,2) при скорости газа 8—10 м/с или при скорости жидкости 1 м/с.

Вентиль вакуумно плотен по отношению к окружающей среде при остаточном давлении: 5 мм рт. ст.
Управление вентилем: от электромагнитного привода в водозащищенном исполнении (см. таблицу).
Вентиль устанавливают: на горизонтальном трубопроводе электромагнитным приводом верикально вверх.

Допускается отклонение: от вертикали на угол не более 15 С в любую сторону.
Изготовление и поставка вентиля: по ТУ 26-07-046—74.
Вентиль относится к классу: ремонтируемых.

Средний срок службы: не менее 7 лет C5 000 ч.).
Средний ресурс: не менее 600 000 циклов.
Наработка на отказ: не менее 200 000 циклов E000 ч.

Материал основных деталей: корпус сталь или латунь ЛС 59-1 Л; золотник, ниппель — латунь ЛС-59-1; мембрана, уплотнительное кольцо в золотнике — резина.
