Клапан запорный 13с18нж,13нж18нж,У221156
Применяется для сред, по отношению к которым применяемые материалы коррозионностойки, Тр до 425 С.
Давление PN 1,6 МПа (16 кгс/см2)
Присоединение к трубопроводу фланцевое по ГОСТ 12815-80 исп.1 ряд 2 (по требованию возможно изготовление фланцев ГОСТ 12815-80 исп. 3, 5, 9)
Материалы основных деталей 20, 20Л, 12Х18Н9ТЛ, 12Х18Н12МЗТЛ
Класс герметичности «А» по ГОСТ 9544-2005
Управление клапаном ручное
Установочное положение одной из бобышек вниз
Климатическое исполнение «У2», «Т2», «ТУ2», «ХЛ2» по ГОСТ 15150-69
Изготовление и поставка по ТУ 26-07-177-85

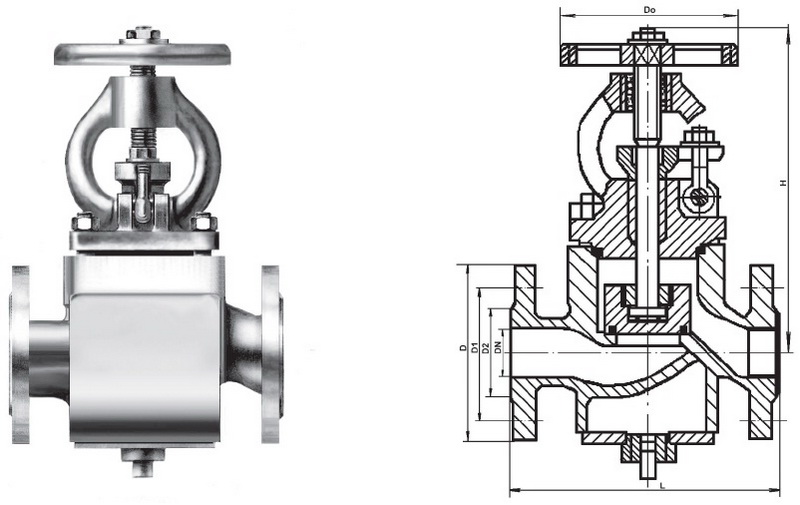

DN | D | D1 | D2 | L | Do | H | |
25 | - | - | - | 160 | 200 | 245 | |
40 | 145 | 110 | 88 | 200 | 230 | 264 | |
50 | 160 | 125 | 102 | 230 | 230 | 264 | |
80 | 195 | 160 | 138 | 310 | 280 | 380 | |
100 | 215 | 180 | 158 | 350 | 240* | 400 | |
150 | 280 | 240 | 212 | 480 | 360* | 470 |
