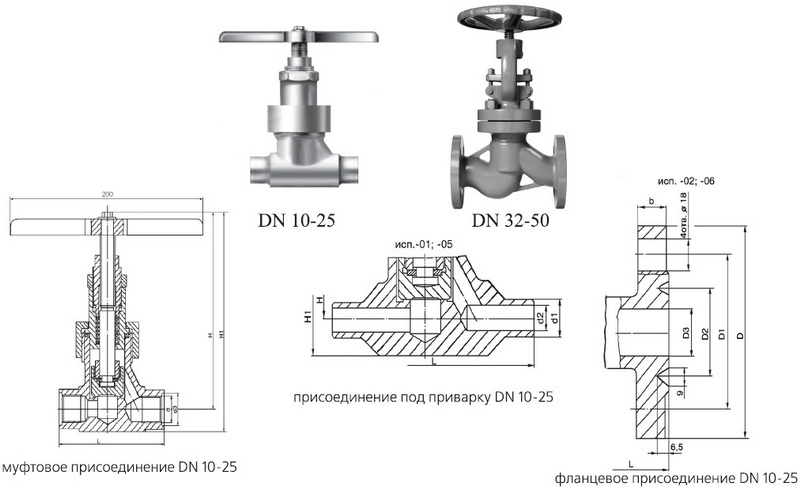

Клапан запорный С21224
Применяется для газов и жидкостей, нейтральных к применяемым материалам с Тр до 425 С.
DN | L | D | D1 | H | H1 | Масса, кг | |||||||||||
муфтовое |
|
|
| под приварку | фланц. | муфтовое | под приварку | фланц. | |||||||||
10 | 90 | 130 | 160 | 10 | 22 | 180 | 202 | 3,0 | 3,2 | 4,7 | |||||||
15 | 90 | 130 | 175 | 15 | 25 | 180 | 3,0 | 3,2 | 4,7 | ||||||||
20 | 110 | 130 | 190 | 20 | 31 | 180 | 3,0 | 2,9 | 6,4 | ||||||||
25 | 130 | 130 | 200 | 25 | 38 | 180 | 212 | 3,4 | 3,6 | 7,0 |
DN | L | D | D1 | D2 | D3 | D4 | n | d | f | f1 | b | Масса, кг | ||
под приварку | фланц. | |||||||||||||
32 | 230 | 150 | 110 | 78 | 66 | 50 | 4 | 22 | 2 | 3 | 21 | 18,8 | 23,7 | |
40 | 260 | 165 | 125 | 88 | 76 | 60 | 4 | 22 | 3 | 3 | 21 | 20,0 | 26,0 | |
50 | 300 | 175 | 135 | 102 | 88 | 72 | 4 | 22 | 3 | 3 | 23 | 23,2 | 30,3 |
