Клапан предохранительный угловой Р53085,ТД53085

Клапан предохранительный угловой Р53085,ТД53085


Применяется на трубахАЭС для предотвращения повышения допустимого давления жидких и газообразных сред (DN 15) и жидких сред (DN 50и 80) с Траб. Оот +104 до 150 С.


Давление PN на входе 1,6 МПа (16 кгс/см2).
Диапазон Рн (настройки пружины),
P53085: DN 15 – от 0,15 до 1,3 МПа (от 1,5 до 13 кгс/см2);
DN 50 – от 0,25 до 1,1 МПа (от 2,5 до 11 кгс/см2);
DN 80 – от 0,25 до 0,8 МПа (от 2,5 до 8,0 кгс/см2)
ТД53085: DN 15 – от 0,15 до 1,5 МПа (от 1,5 до 15 кгс/см2);
DN 50 – от 0,25 до 1,5 МПа (от 2,5 до 15кгс/см2);
DN 80 – от 0,25 до 8,0 МПа (от 2,5 до 80,0 кгс/см2)
Присоединение к трубопроводу фланцевое по ГОСТ 12815-80 исп. 9 ряд 2 (по требованию возможно изготовление фланцев по ГОСТ 12815-80 исп. 1, 3, 5)
Материалы основных деталей 08Х18Н10Т, 12Х18Н9ТЛ
Климатическое исполнение (условия эксплуатации) в герметичных и негерметичных помещениях, Т от 5 до 60 °С, давление 0,1 МПа (1 кгс/см2), относительная влажность 95 %.
Установочное положение вертикально, колпаком вверх
Изготовление и поставка по ТУ 26-07-321-83
Диаметр седла, мм 13,5 – DN 15; 30 – DN 50; 48 - DN 80
Управление автоматическое с дублирующим ручным подрывом
Дополнительно:
Допустимые протечки в затворе, см3/мин, не более
0,02 (для воды) и 8,0 (для воздуха) – DN 15;
0,18 (для воды) – DN 50; 0,35 (для воды) – DN 80

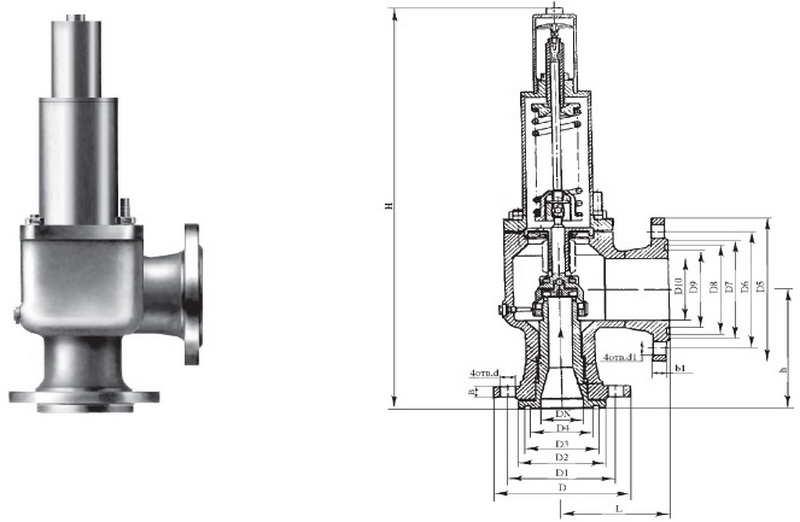

zt_16


DN

L

D

D1

D2

D3

D4

D5

D6

D7

D8

D9

D10

b

b1

H

h

d

d1




15

85

95

65

45

40

28

100

75

60

52

40

25

12

12

370

85

14

12



50

125

160

125

102

88

72

185

150

128

116

100

80

15

15

535

155

18

18



80

145

195

160

138

121

105

205

170

148

138

116

100

17

15

730

175

18

18
