Спецификация материалов | |
Dn | 15-300 |
Pn | 25-40 |
Корпус | Ст.20 |
Шар | Dn15-32: 20Х13 (AISI 420) |
Шток | 20Х13 (AISI 420) |
Уплотнение | фторсилоксан |
Ф4К20( PTFE+20%C) | |
Ручка | Ст.20 |

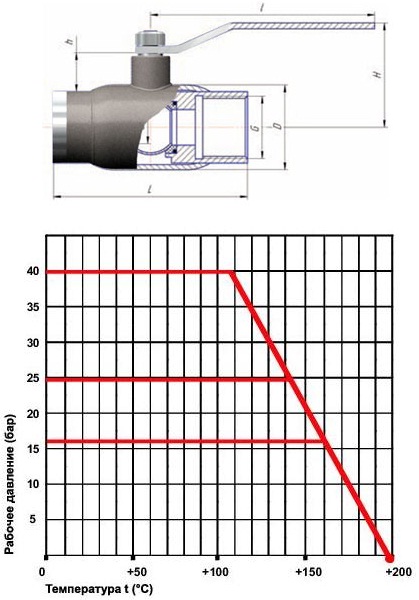

DN | PN | КОД | d | D | G | H | h | I | L | Вес, кг |
15 | 40 | КШ.М.015.40-01 | 15 | 42 | 1/2 | 60 | 23 | 210 | 120 | 0,9 |
20 | 40 | КШ.М.020.40-01 | 15 | 42 | 3/4 | 60 | 23 | 210 | 120 | 0,8 |
25 | 40 | КШ.М.025.40-01 | 25 | 48 | 1 | 65 | 27 | 210 | 120 | 1,2 |
32 | 40 | КШ.М.032.40-01 | 25 | 57 | 1 1/2 | 75 | 32 | 210 | 120 | 1,8 |
40 | 40 | КШ.М.040.40-01 | 32 | 60 | 1 1/2 | 95 | 44 | 230 | 130 | 2,3 |
50 | 40 | КШ.М.050.40-01 | 40 | 76 | 2 | 100 | 43 | 230 | 150 | 2,7 |
65 | 25 | КШ.М.065.25-01 | 50 | 89 | 2 1/2 | 110 | 44 | 230 | 3,1 | |
80 | 25 | КШ.М.080.25-01 | 65 | 114 | 3 | 135 | 67 | 330 | 3,5 |
