Затвор обратный 19с53нж, 19лснж, 19нж53нж, ТД44040
Применяется для жидких и газообразных сред с Тр от -60 до +425 С (+565 С –изделия из стали12Х18Н9ТЛ). Предназначены для установки на трубопроводах с целью предотвращения обратного потока рабочей среды.
| Давление | PN 4,0 МПа (40 кгс/см2) |
| Присоединение к трубопроводу | фланцевое по ГОСТ 12815-80 исп.3 ряд 2 (по требованию возможно изготовление фланцев ГОСТ 12815-80 исп. 5, 7, 9) |
| Материалы основных деталей | 25Л, 12Х18Н9ТЛ, 12Х18Н12М3ТЛ, 20ГЛ |
| Допустимые протечки в затворе при испытании водой, см3/мин, не более | 1 – DN 50; 2 – DN 65; 3 – DN 80, 100; 5 – DN 125, 150; 7 – DN 200, 250; 12 – DN 300, 350, 400; 20 – DN500, 600 по ТУ 3742-002-71430388-2005 |
| Климатическое исполнение | «У1», «Т1», «УХЛ1», «ХЛ1», по ГОСТ 15150-69 |
| Установочное положение | на горизонтальном трубопроводе – крышкой вверх, на вертикальном трубопроводе – входным патрубком вниз |
| Изготовление и поставка | по ТУ 3742-002-71430388-2005 |

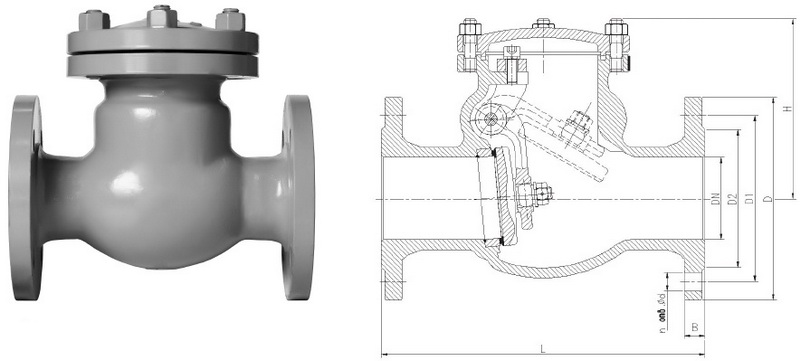

| DN | L | D | D1 | D2 | D6 | H | b | d | n | |
| 50 | 230 | 160 | 125 | 102 | 88 | 160 | 17 | 18 | 4 | |
| 65 | 290 | 180 | 145 | 122 | 110 | 175 | 19 | 18 | 8 | |
| 80 | 310 | 195 | 160 | 133 | 121 | 185 | 21 | 18 | 8 | |
| 100 | 350 | 230 | 190 | 158 | 150 | 220 | 23 | 22 | 8 | |
| 125 | 400 | 270 | 220 | 184 | 176 | 248 | 25 | 26 | 8 | |
| 150 | 480 | 300 | 250 | 212 | 204 | 276 | 27 | 26 | 8 | |
| 200 | 500 | 375 | 320 | 285 | 260 | 350 | 35 | 30 | 12 | |
| 250 | 650 | 445 | 385 | 345 | 313 | 410 | 39 | 33 | 12 | |
| 300 | 750 | 510 | 450 | 410 | 364 | 430 | 42 | 33 | 16 |
Возможно изготовление DN 350, 400, 500, 600
