Затвор обратный ТД44016, 19с76нж, 19лс76нж, 19нж76нж
Применяется для жидких и газообразных сред с Тр -60 до _425 С (+565 С – изделия из стали 12Х18Н9ТЛ). Предназначен для установки на трубопроводах с целью предотвращения обратного потока рабочей среды.
Давление | PN 1,6 МПа (16 кгс/см2) |
Присоединение к трубопроводу | фланцевое по ГОСТ 12815-80 исп.1 ряд 2 (по требованию возможно изготовление фланцев ГОСТ 12815-80 исп. 3, 5, 7, 9) |
Материалы основных деталей | 25Л, 20ГЛ, 12Х18Н9ТЛ, 12Х18Н12М3ТЛ |
Допустимые протечки в затворе при испытании водой, см3/мин, не более | 3 – DN 50; 4 – DN 65; 6 – DN 80, 100; 10 – DN 125, 150; 15 – DN 200, 250; 25 – DN 300, 350, 400; 45 – DN500, 600 по ТУ 3742-002-71430388-2005 |
Климатическое исполнение | «У1», «Т1», «УХЛ1», «ХЛ1», по ГОСТ 15150-69 |
Установочное положение | на горизонтальном трубопроводе – крышкой вверх, на вертикальном трубопроводе – входным патрубком вниз |
Изготовление и поставка | по ТУ 3742-002-71430388-2005 |

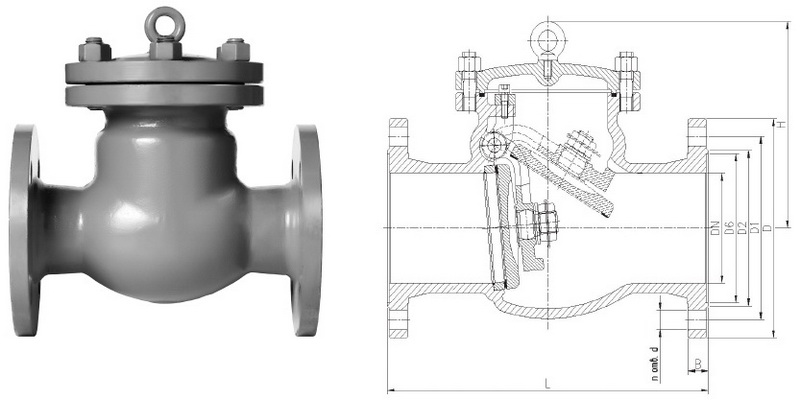

DN | L | D | D1 | D2 | H | b | d | n | |
50 | 230 | 160 | 125 | 102 | 160 | 13 | 18 | 4 | |
65 | 290 | 180 | 145 | 122 | 175 | 15 | 18 | 4 | |
80 | 310 | 195 | 160 | 133 | 185 | 17 | 18 | 4 | |
100 | 350 | 215 | 180 | 158 | 220 | 17 | 18 | 8 | |
125 | 400 | 245 | 210 | 184 | 248 | 19 | 18 | 8 | |
150 | 460 | 280 | 240 | 212 | 276 | 19 | 22 | 8 | |
200 | 500 | 335 | 295 | 268 | 350 | 21 | 22 | 12 | |
250 | 600 | 405 | 355 | 320 | 410 | 23 | 26 | 12 | |
300 | 750 | 460 | 410 | 370 | 430 | 24 | 26 | 12 |
