Клапан обратный 16нж49п, 16с49п, 16лс49п, К41071
Применяется для предотвращения обратного потока рабочих сред, газообразного винила, гелия, азота с Т раб. От -50 до +50 С. (16нж49п,16нж49п1), азото-водородо-аммиачной смеси, синтез-газа с Т раб. От -40 до +150 С 916с49п), турбинного масла 22 или 30 с Траб. От -40 до + 50 С (16с49п1). Механические примеси с размером частиц не более 25 мкм.

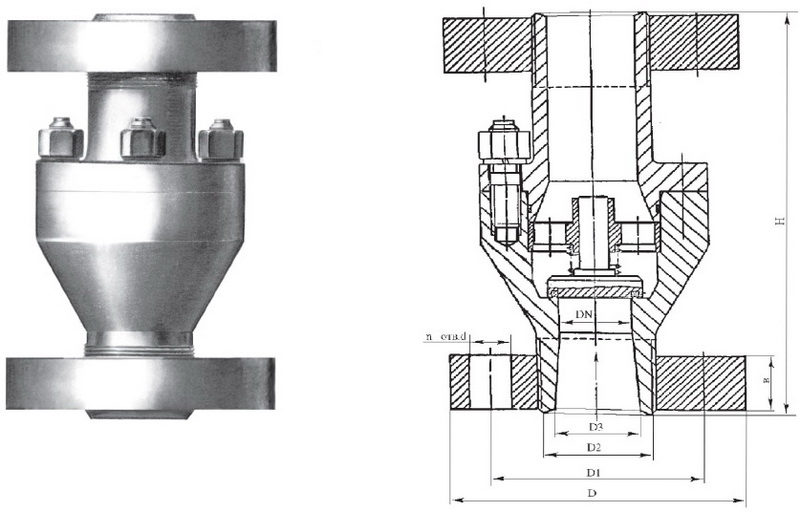

DN | D | D1 | D2 | D3 | H | b | n | d | |
10 | 95 | 60 | 18 | 10 | 175 | 20 | 3 | 18 | |
20 | 115 | 80 | 37 | 25 | 230 | 25 | 4 | 22 | |
32 | 135 | 95 | 43 | 32 | 245 | 30 | 4 | 22 | |
50 | 200 | 145 | 72 | 55 | 330 | 40 | 6 | 29 | |
65 | 225 | 170 | 90 | 70 | 370 | 50 | 6 | 33 | |
80 | 290 | 220 | 115 | 80 | 445 | 35 | 6 | 39 | |
125 | 400 | 305 | 162 | 125 | 540 | 80 | 6 | 48 |
