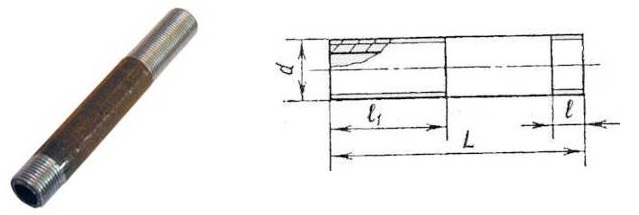

Обозначение | Резьба | L | l | l1 | Масса без покрытия, кг |
DN 15, L=150 мм | G½ - B | 150 | 9 | 40 | 0,19 |
DN 15, L=200 мм | G½ - B | 200 | 9 | 40 | 0,26 |
DN 15, L=300 мм | G½ - B | 300 | 9 | 40 | 0,38 |
DN 15, L=400 мм | G½ - B | 400 | 9 | 40 | 0,51 |
DN 15, L=500 мм | G½ - B | 500 | 9 | 40 | 0,64 |
DN 15, L=600 мм | G½ - B | 600 | 9 | 40 | 0,77 |
DN 15, L=800 мм | G½ - B | 800 | 9 | 40 | 1,02 |
DN 15, L=1000 мм | G½ - B | 1000 | 9 | 40 | 1,28 |
DN 20, L=150 мм | G¾ - B | 150 | 10,5 | 45 | 0,25 |
DN 20, L=200 мм | G¾ - B | 200 | 10,5 | 45 | 0,33 |
DN 20, L=300 мм | G¾ - B | 300 | 10,5 | 45 | 0,5 |
DN 20, L=500 мм | G¾ - B | 500 | 10,5 | 45 | 0,83 |
DN 20, L=1000 мм | G¾ - B | 1000 | 10,5 | 45 | 1,66 |
DN 25, L=150 мм | G1 – B | 150 | 11 | 50 | 0,36 |
DN 25, L=200 мм | G1 – B | 200 | 11 | 50 | 0,5 |
DN 25, L=300 мм | G1 – B | 300 | 11 | 50 | 0,72 |
DN 25, L=500 мм | G1 – B | 500 | 11 | 50 | 1,2 |
DN 25, L=1000 мм | G1 – B | 1000 | 11 | 50 | 2,39 |
DN 32, L=150 мм | G1¼ - B | 150 | 13 | 55 | 0,46 |
DN 32, L=200 мм | G1¼ - B | 200 | 13 | 55 | 0,62 |
DN 32, L=300 мм | G1¼ - B | 300 | 13 | 55 | 0,93 |
DN 32, L=1000 мм | G1¼ - B | 1000 | 13 | 55 | 3,09 |
Давление PN, кгс/см2 | 16 |
Температура рабочей среды, не более, ºС | 175 |
Рабочая среда | Вода, пар, газ |
Материал (основной) | Сталь |
