Краны шаровой полнопроходной 10с(лс,нж)(5,6,9)16п,10с(лс,нж)(5,6,9)40п,10с_лс,нж)(5,6,9)63п11с(лс,нж)(5,6,9)16п,11с(лс,нж)(5,6,9)40п,11с(лс,нж)(5,6,9)63п
Применяется для жидких и газообразных сред, по отношению к которым применяемые материалы коррозионностойки с Тр не более + 200 С
Давление | PN 1,6 МПа (16 кгс/см2) PN 4,0 МПа (40 кгс/см2) PN 6,3 МПа (63 кгс/см2) |
Присоединение к трубопроводу | фланцевое по ГОСТ 12815-80 исп.1 ряд 2 (по требованию возможно изготовление фланцев ГОСТ 12815-80 исп. 3, 5, 7, 9) |
Материалы основных деталей | ст. 20Л (20), ст.20ГЛ, 12Х18Н9ТЛ (12Х18Н9Т, 08Х18Н10Т), 12Х18Н12М3ТЛ (10Х17Н13М2Т), 10Х18Н9Л (08Х18Н10) |
Уплотнение в затворе | фторопласт, металло-графитовая композиция |

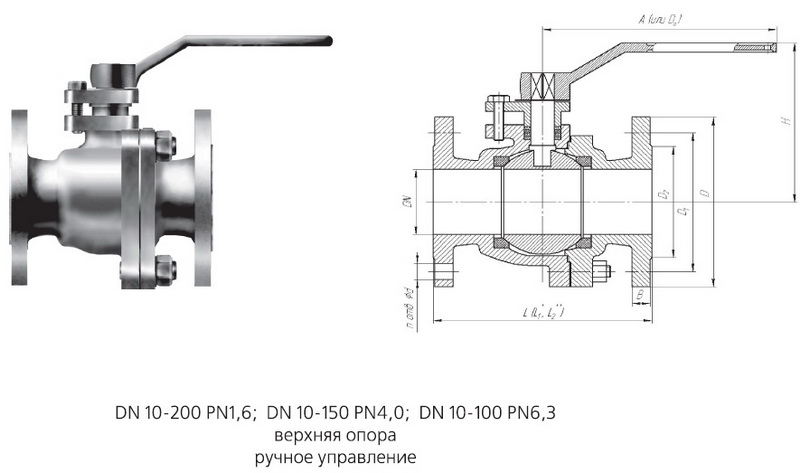

Крепление пробки (шара) | верхняя опора DN 10-200 PN1,6; DN 10-150 PN4,0; DN 10-100 PN6,3 верхняя и нижняя опора DN 200-600 PN1,6; DN 150-600 PN4,0; DN 100-600 PN6,3 |
Класс герметичности | «А» по ГОСТ 9544-2005 |
Управление | ручное, редуктор, пневмопривод (пневмогидропривод), электропривод |
Климатическое исполнение | «У», «Т», «УХЛ», «ХЛ» по ГОСТ 15150-69 |
Установочное положение | любое, кроме приводом вниз |
Изготовление и поставка | по ТУ 3742-003-71430388-2005 |
