Кран шаровой неразборный под приварку - 11с67п PN 1,6

ПОИСК

Кран шаровой неразборный под приварку - 11с67п PN 1,6 Кран шаровой неразборный под приварку - 11с67п PN 1,6

КШ предназначены для установки в качестве запорного устройства на трубопроводах, транспортирующих холодную и горячую воду, пар, газ, нефтепродукты, сжиженный газ при температуре от минус 55 до плюс 180°C.

Изготовление и поставка по ТУ 3742-012-05778974-2008

Присоединение КШ к  трубопроводу – под приварку.
Класс герметичности затвора – «A» по ГОСТ 9544.
Ресурсы, сроки службы и гарантии изготовителя.

Средний ресурс изделия 2000 циклов, средний срок службы – 10 лет.
Гарантийная наработка на отказ – 1000 циклов.

Основные преимущества:
Компактность и простота конструкции.
Удобство монтажа и эксплуатации.
Герметичность затвора по классу «А» ГОСТ 9544.
Наличие тарельчатых пружин, обеспечивающих постоянное поджатие седел к шаровой пробке и компенсирующих температурные изменения деталей крана.
По сравнению с задвижкой небольшие вес, габариты, гидравлическое сопротивление и минимальные потери давления.
Небольшой крутящий момент на рукоятке и возможность по ней визуально определить положение «открыто-закрыто».
Минимальные затраты на обслуживание.
Длительный срок службы.
Порошковая окраска.
Индивидуальная упаковка каждого крана.

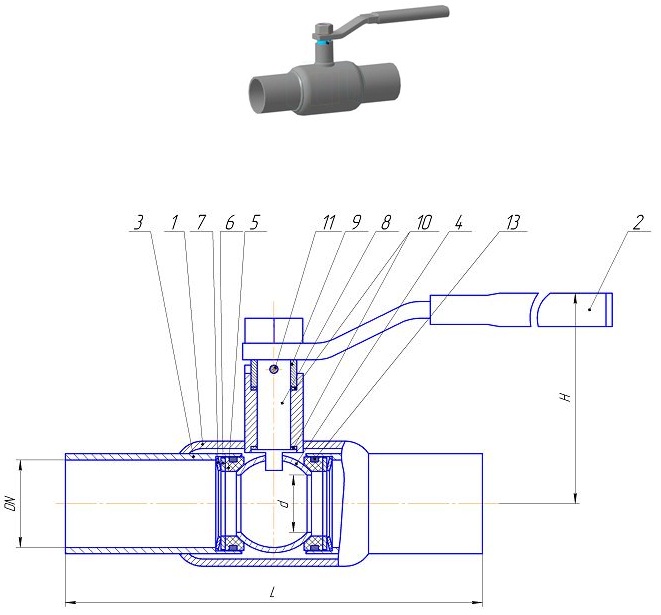

1-корпус;
2- рукоятка;
3- патрубок;
4- шар;
5- седло;
6- шайба;
7-пружина;
8- шпиндель;
9- втулка;
10- прокладки;
11- штифт

Технические харрактеристики

DN,мм

40, 50, 65, 80, 100

Условное обозначение

КШНП DN40, КШНП DN50, КШНП DN65, КШНП DN80, КШНП DN100

РN, МПа (кгс/см2)

1.6 (16)

Траб, оС

От -55 до +180

Рабочая среда

Вода, пар, природный газ, сжиженный газ, нефтепродукты

Масса,кг (не более)

2.5, 3.6, 4.9, 5.6, 12

Материал основных деталей

Корпус,фланцы, патрубки,втулка,шайбы-сталь. Шток,пробка-сталь нержавеющая. Пружины тарельчатые-сталь пружинная. Прокладки,седла-фторопласт. Уплотнительные кольца-резина

Присоединение

под приварку

Корпус

неразборный


Основные размеры (в мм)

Условное обозначение

КШНП DN40, КШНП DN50, КШНП DN65, КШНП DN80, КШНП DN100

DN, мм

40, 50, 65, 80, 100

d , мм

37, 49, 64, 75, 98

L, мм

200±4.0, 230±4.0, 290±5.0, 310±5.0, 350±5.0

H мм, не более

130, 140, 150, 160, 170
