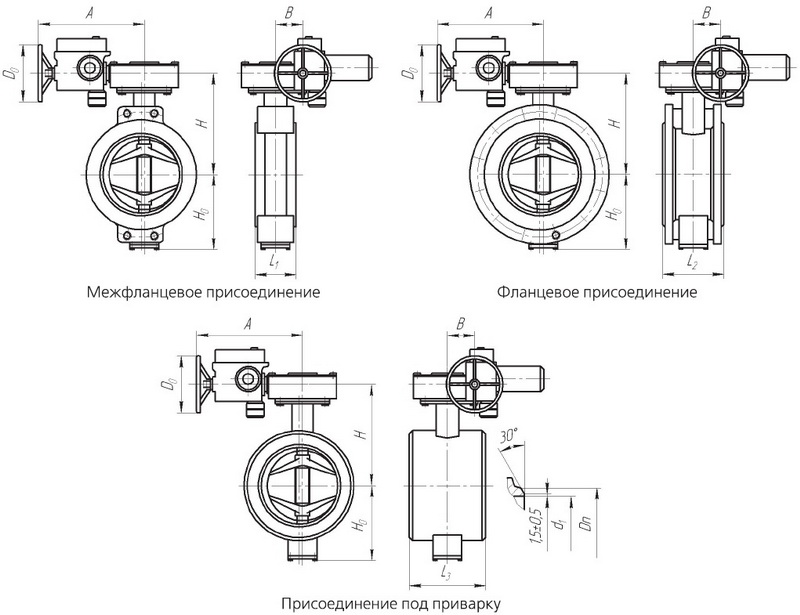

Затворы дисковые поворотные. Основные размеры затворов дисковых с электроприводом
DN | L1 | L2 | L3 | Dn | d1 | H | H0 | ||||||
100 | 56 | 127 | 190 | 114 | 105 | 217 | 100 | ||||||
125 | 64 | 140 | 200 | 138 | 130 | 233 | 113 | ||||||
150 | 70 | 140 | 210 | 159 | 152 | 307 | 150 | ||||||
200 | 71 | 152 | 230 | 219 | 207 | 341 | 200 | ||||||
250 | 76 | 165 | 250 | 274 | 258 | 390 | 231 | ||||||
300 | 83 | 178 | 270 | 325 | 313 | 433 | 261 | ||||||
350 | 92 | 190 | 290 | 377 | 365 | 470 | 298 | ||||||
400 | 102 | 216 | 310 | 426 | 414 | 533 | 331 | ||||||
450 | 114 | 222 | 330 | 478 | 466 | 564 | 369 | ||||||
500 | 127 | 229 | 350 | 529 | 517 | 598 | 404 | ||||||
600 | 154 | 267 | 390 | 630 | 614 | 702 | 473 | ||||||
700 | 165 | 292 | 430 | 720 | 702 | 764 | 538 | ||||||
800 | 190 | 318 | 470 | 820 | 802 | 836 | 615 | ||||||
900 | 203 | 330 | 510 | 920 | 902 | 948 | 700 | ||||||
1000 | 216 | 300 | 550 | 1020 | 1002 | 971 | 720 | ||||||
1200 | 254 | 360 | 630 | 1220 | 1200 | 1094 | 850 | ||||||
1400 | 390 | 710 | 1420 | 1400 | 1197 | 965 | |||||||
1600 | 440 | 790 | 1620 | 1600 | 1347 | 1092 |
