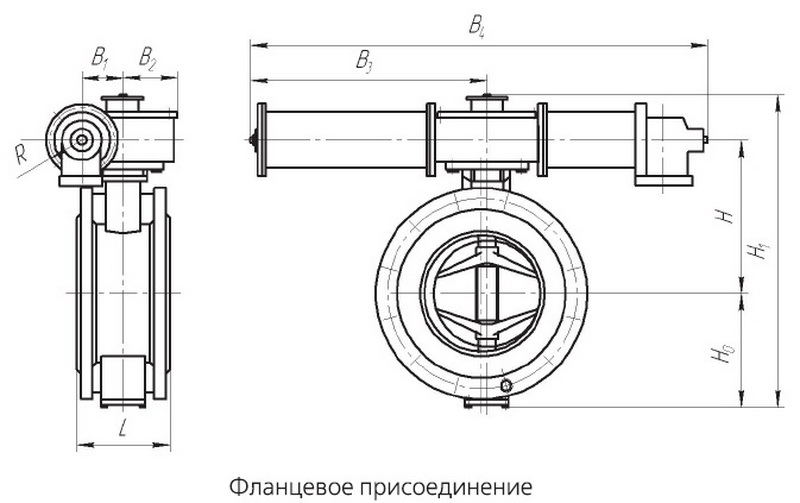

Затворы дисковые поворотные. Основные размеры затворов дисковых с гидроприводом.
DN | L | B1 | B2 | B3 | B4 | R | H0 | H | H1 | Масса, кг |
200 | 152 | 75 | 85 | 568 | 1045 | 97,5 | 200 | 500 | 900 | 270 |
250 | 165 | 117,5 | 135 | 800 | 1400 | 155 | 231 | 660 | 1060 | 373 |
300 | 178 | 117,5 | 135 | 800 | 1400 | 155 | 261 | 695 | 1125 | 405 |
350 | 190 | 117,5 | 135 | 800 | 1400 | 155 | 298 | 730 | 1200 | 445 |
400 | 216 | 117,5 | 135 | 900 | 1600 | 185 | 331 | 765 | 1260 | 513 |
450 | 222 | 117,5 | 135 | 900 | 1600 | 185 | 369 | 800 | 1340 | 780 |
500 | 229 | 140 | 170 | 970 | 1700 | 185 | 404 | 840 | 1450 | 850 |
600 | 267 | 140 | 170 | 970 | 1700 | 185 | 473 | 900 | 1585 | 970 |
700 | 292 | 161 | 185 | 1150 | 1920 | 185 | 538 | 980 | 1738 | 1150 |
800 | 318 | 161 | 185 | 1150 | 1920 | 185 | 615 | 1050 | 1900 | 1320 |
900 | 330 | 221 | 250 | 1500 | 2500 | 220 | 700 | 1200 | 2120 | 1950 |
1000 | 300 | 221 | 250 | 1500 | 2500 | 220 | 720 | 1300 | 2210 | 2500 |
1200 | 360 | 221 | 250 | 2250 | 3240 | 275 | 850 | 1400 | 2400 | 3580 |
1400 | 390 | 221 | 250 | 2250 | 3240 | 275 | 965 | 1500 | 2630 | 4500 |
