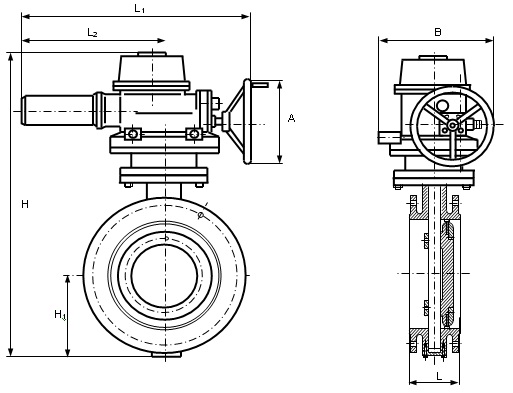

Тип | DN, мм | РN, МПа | L | L1 | L2 | H | H1 | B | A | N, кВт | кг |
ЗПХ 50/10,16,25.3(3,4) | 50 | 1,0 | 108 | 470 | 250 | 453 | 65 | 270 | 200 | 0,06 | 27 |
ЗПХ 65/10,16,25.3(3,4) | 65 | 112 | 470 | 250 | 486 | 80 | 270 | 200 | 0,09 | 30 | |
ЗПХ 80/10,16,25.3(3,4) | 80 | 114 | 470 | 250 | 498 | 90 | 270 | 200 | 34 | ||
ЗПХ 100/10,16,25.3(3,4) | 100 | 127 | 470 | 250 | 538 | 110 | 270 | 200 | 0,12 | 39 | |
ЗПХ 125/10,16,25.3(3,4) | 125 | 140 | 470 | 250 | 558 | 115 | 270 | 200 | 53 | ||
ЗПХ 150/10,16,25.3(3,4) | 150 | 140 | 473 | 297 | 637 | 135 | 315 | 200 | 0,18 | 62 | |
ЗПХ 200/10,16,25.3(3,4) | 200 | 152 | 473 | 297 | 732 | 175 | 315 | 200 | 93 | ||
ЗПХ 250/10,16,25.3(3,4) | 250 | 165 | 473 | 297 | 770 | 260 | 315 | 200 | 108 | ||
ЗПХ 300/10,16,25.3(3,4) | 300 | 178 | 473 | 297 | 851 | 310 | 315 | 200 | 0,25 | 135 | |
ЗПХ 350/10,16,25.3(3,4) | 350 | 190 | 585 | 360 | 974 | 360 | 332 | 300 | 0,55 | 165 | |
ЗПХ 400/10,16,25.3(3,4) | 400 | 216 | 585 | 360 | 1020 | 400 | 332 | 300 | 195 | ||
ЗПХ 450/10,16,25.3(3,4) | 450 | 222 | 585 | 360 | 1170 | 420 | 332 | 300 | 350 | ||
ЗПХ 500/10,16,25.3(3,4) | 500 | 229 | 585 | 360 | 1260 | 460 | 332 | 300 | 410 | ||
ЗПХ 600/10,16,25.3(3,4) | 600 | 267 | 729 | 469 | 1390 | 540 | 518 | 457 | 1,1 | 615 | |
ЗПХ 700/10,16,25.3(3,4) | 700 | 292 | 729 | 469 | 1510 | 570 | 518 | 457 | 685 | ||
ЗПХ800/10,16,25.3(3,4) | 800 | 318 | 729 | 469 | 1725 | 620 | 518 | 457 | 890 | ||
ЗПХ 900/10,16,25.3(3,4) | 900 | 330 | 755 | 530 | 2255 | 670 | 782 | 457 | 950 | ||
ЗПХ 1000/10,16,25.3(3,4) | 1000 | 410 | 755 | 530 | 2380 | 750 | 782 | 457 | 1,5 | 1550 | |
ЗПХ 1200/10,16,25.3(3,4) | 1200 | 470 | 755 | 530 | 2640 | 850 | 782 | 457 | 2050 | ||
ЗПХ 1400/10,16,25.3(3,4) | 1400 | 530 | 755 | 530 | 2886 | 965 | 782 | 457 | 2900 | ||
ЗПХ 1600/10,16,25.3(3,4) | 1600 | 600 | 755 | 530 | 3158 | 1065 | 782 | 457 | 4700 | ||
ЗПХ 1800/10,16,25.3(3,4) | 1800 | 670 | 755 | 530 | 3421 | 1180 | 782 | 457 | 6450 | ||
ЗПХ 2000/10,16,25.3(3,4) | 2000 | 760 | 755 | 530 | 3685 | 1280 | 782 | 457 | 8450 |
