Задвижка компактная стальная 31с77нж, 31лс77нж,31нж77нж. ЛШТИ.491614.001 по ГОСТ 5762-2002
Область применения
Применяется для установки в качестве запорного устройства на трубопроводах с жидкой и газообразной средой, по отношению к которым материал основных деталей коррозионностоек.
Технические характеристики:

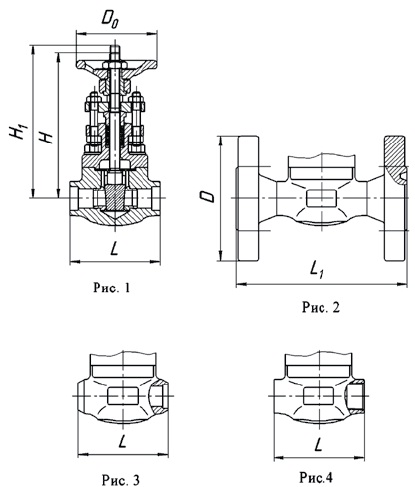

Направление потока – любое Установочное положение на трубопроводе – любое, кроме маховиком вниз; Номинальное давление, МПА (кгс/см2) – до 16 (160); Рабочая среда – вода и пар технического назначения, воздух, газ, жидкие и газообразные нефтепродукты, неагрессивные к материалу корпуса; Температура рабочей среды: до 4500С Присоединение к трубопроводу – фланцевое по ГОСТ 12815-80 исп.7 (рис.2), с ответными фланцами, прокладка овального сечения; муфтовое по ГОСТ 6211-81 Rс1/2 – DN15, Rс3/4 – DN20, Rс1 – DN25 (рис.4), под приварку внахлест (рис.1), встык (рис. 3); Герметичность затвора – класс А ГОСТ 9544-93; Вид климатического исполнения – У1 (до -400С) по ГОСТ 15150-69; Привод – ручной (маховик).
Сертификат соответствия № РОСС RU.АЯ.45.В02636 Разрешение Госгортехнадзора России № РРС
Материалы основных деталей:
Корпус и крышка – сталь 25; 15ХМ; 15Х5М; 12Х18Н10Т; 18ХГТ Уплотнительная поверхность затвора–сталь 20Х13; 08Х18Н10Т, 14Х17Н2 Набивка сальника - «Графлекс» Н 1200
