Клапан запорный проходной стальной 15с57нж,15лс57нж, 15нж57нж. ЛШТИ.491116.003 по ГОСТ 5761-74
Область применения
Предназначен для установки в качестве запорного устройства на трубопроводах с жидкой и газообразной средой, по отношению к которым применяемые материалы коррозионностойки.
Технические характеристики:

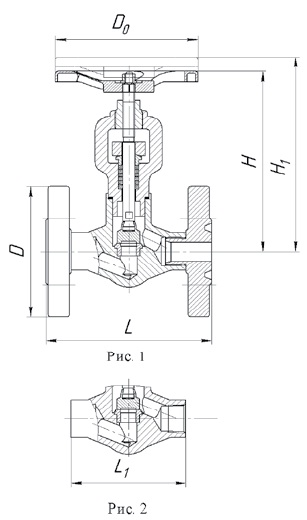

Установочное положение на трубопроводе – любое; Номинальное давление, МПА (кгс/см2) – до 16 (160); Рабочая среда – вода и пар технического назначения, воздух, газ, жидкие и газообразные нефтепродукты, неагрессивные к материалу корпуса; Температура рабочей среды: до 3000С Присоединение к трубопроводу – фланцевое по ГОСТ 12815-80 исп.7 (рис.1), с ответными фланцами, прокладка овального сечения; муфтовое по ГОСТ 6211-81 Rс1/2, DN15, Rс3/4 – DN20, Rс1 – DN25 (рис.2); Герметичность затвора – класс А ГОСТ 9544-93; Уплотнение в затворе – металл по металлу; Вид климатического исполнения – У1 (до -400С) по ГОСТ 15150-69;
Привод – ручной (маховик); Гарантийный срок эксплуатации- 24 месяца
Материалы основных деталей:
Корпус и крышка– сталь 25; 15Х5М; 12Х18Н10Т; 10Х17Н13М2Т Уплотнительная поверхность затвора – сталь 20Х13; 14Х17Н2; 12Х18Н10Т Набивка сальника - АГИ
