Датчик давления СЕНС ПД
Назначение, область применения
Датчик давления (или преобразователь давления) СЕНС ПД предназначен для непрерывного преобразования избыточного давления, избыточного давления-разрежения жидких и газообразных сред в электрический цифровой сигнал протокола системы измерительной “СЕНС” (СИ СЕНС).
Датчик давления применяется в системах автоматического контроля, регулирования и управления технологическими процессами различных отраслей промышленности.
Измеряемая среда
Датчик может применяться для измерения давления сред, не агрессивных к стали 12Х18Н10Т, титановому сплаву ВТ9, к которым относятся:
Нефть, светлые нефтепродукты, бензин, дизельное топливо, авиационный керосин, сжиженные углеводородные газы (пропан - бутан), диметилэфир, одорант, аммиак, двуокись углерода, спирты, пищевые среды, газовый конденсат, вода, и др.
Датчик может применяться для измерения давле- ния газообразного кислорода и кислородосодержащих газовых смесей.
Датчик не предназначен для кристаллизирующихся сред. Образование кристаллов, например льда, может привести к отказу первичного преобразователя датчика.
Устройство, принцип работы
Устройство: Датчик выполнен в цилиндрическом стальном корпусе с присоединительным штуцером М20х1,5, крышкой и кабельными вводами (рис. 1). В корпусе на плате расположены винтовые клеммные зажимы(рис.2).В присоединительном штуцере находится первичный преобразователь. Полость над электронной платой герметизирована резиновыми втулками в кабельных вводах и резиновой прокладкой в крышке.
Датчик относятся к ремонтируемым изделиям. Ремонт, заключающийся в замене первичного преобразователя, может быть осуществлен на предприятии-изготовителе. Другие электронные компоненты датчиков залиты эпоксидным компаундом – замене не подлежат.
Принцип работы: В первичном преобразователе находится измерительная мембрана с тензорезистивным элементом на основе КНС-структуры (кремний на сапфире). Ее деформация под воздействием измеряемого давления преобразуется в электрический сигнал, который поступает на электронную плату с контроллером.
Технические параметры датчика давления приведены в табл. 1,2.
возможна настройка на нестандартный диапазон измерения;
напряжение питания, В: 4 ... 15;
имеется защита от обратной полярности питающего напряжения;
потребляемый ток, мА, не более: 5;
потребляемая мощность, Вт, не более: 0,075;
подавление помех с частотой сети;
относятся к микропроцессорным преобразователям давления;
применяется динамическое усреднение (демпфирование) выходного сигнала;
выходной сигнал цифровой (протокол СЕНС, откры- тый);
выходной сигнал на внешние устройства с применением адаптеров (см. раздел “Адаптеры ЛИН-...”):
- цифровой(RS-232, USB, RS-485), протокол СЕНС, OPC-сервер;
- цифровой(RS-485), протокол Modbus RTU;
конфигурирование датчика по линии СИ СЕНС;
до 8 критических уровней (реперных точек);
прямое управление устройствами сигнализации и релейными блоками в линии СИ СЕНС;
режим “эмуляции” измеренного давления для проверки работоспособности системы (см. “Общие сведения о системе измерительной “СЕНС”);
два кабельных ввода (соединение датчиков одним кабелем);
вращениекорпуса: ±90°.

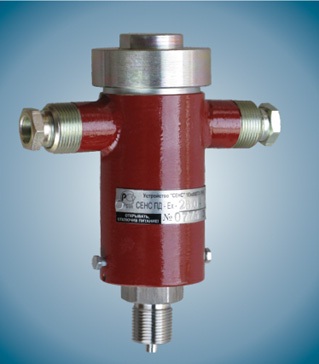

Рис. 1. Датчик СЕНС ПД.

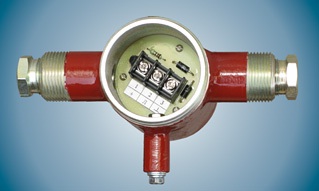

Рис. 2. Клеммный отсек датчика СЕНС ПД.

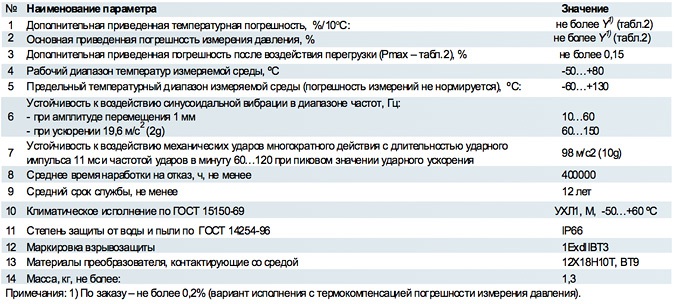

Таблица 1

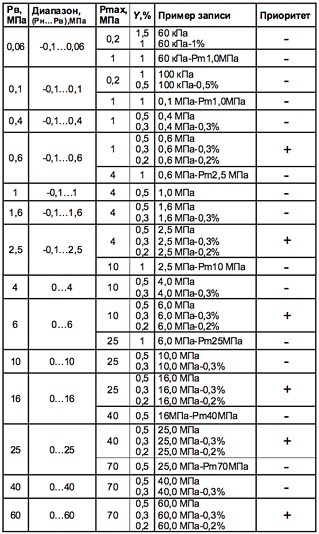

Таблица 2 (диапазон, погрешность измерения)
Варианты исполнения указываются в обозначении датчика:
«СЕНСПД1)–2)–3)–4)»,где:
1) Номинальное значение верхнего предела измеряемого давления - пример записи приведен в табл. 2.
2) Единица измерения: кгс/см2 - без обозначения, МПа, Бар. Примеры: «СЕНС ПД-25,0 - Еx» (кгс/см2), «СЕНС ПД-2,5 МПа - Ex» (МПа), «СЕНС ПД-25,0 бар - Еx» (Бар).
3) «Ex» - знак принадлежности к взрывозащищенному электрооборудованию.
4) Дополнительные обозначения (записываются в произвольном порядке): “...- НЖ” – исполнение из стали 12Х18Н10Т; “...- УКМ-10” (или УКМ-12 или УКБК-15) – комплектование устройством крепления защитной оболочки кабеля (см раздел “Типы кабельных вводов”);
“...- 1КВ” – вариант датчика с одним кабельным вводом;
“...- 02” – датчик, поставляемый для работы в кислородной среде.
