Электромагнитные приводы взрывозащищенные (ЭПВ)
Назначение
Предназначены для применения в составе клапанов электромагнитных “СЕНС”. Могут применяться в механизмах,эксплуатируемых во взрывоопасных зонах, при этом, конструкция крепежных элементов, тяговое усилие, ход сердечника согласуются с заказчиком.
Устройство, принцип работы
Устройство: Привод (рис. 1) состоит из корпуса 1, разделительной трубки 2, катушки 3, сердечника 4, возвратной пружины 5, стопа 6, на котором установлен электронный модуль 7 (модуль СФУ) со схемой форсированного управления и датчиком положения; крышки 8, в которой находятся плата клеммных зажимов 9 и кабельный ввод 10; крышки клеммного отсека 11, имеющей также исполнение со светодиодным индикатором состояния клапана 12.
Принцип работы: При подаче напряжения на привод, модуль СФУ выдает на катушку 3 максимальное (форсирующее) напряжение. При этом, сердечник 4 под действием магнитного поля перемещается вверх до упора, сжимая пружину 5. Через определенное время модуль СФУ понижает напряжение на катушке до значения, достаточного для удержания сердечника (напряжение удержания). После отключения питания сердечник 4 перемещается вниз в исходное положение под действием пружины 5.
Модуль СФУ также выполняет следующие функции:
подачу повторных форсирующих импульсов на катушку, если сердечник не был переведен в удержание при первой попытке (например, из-за попадания посторонних тел при работе на загрязненной среде);
отключение питания катушки, если:
а) повторные попытки подачи форсированного напряжения не привели к срабатыванию клапана (загрязненная среда);
б) неисправен датчик положения;
в) превышен температурный режим привода (перегрев).
Обозначение
Вариант исполнения привода отражается в обозначении клапана:
“СЕНС ... -СВ” - привод с индикатором (рис. 2);
“СЕНС...-1РТ” - привод с дополнительным датчиком положения (”сухой НР-контакт” встроенного твердотельного реле );
“СЕНС...-2КВ” - привод с двумя кабельными вводами (рис. 3);
“СЕНС...-12В (- 24В)” - на напряжение питания +12В (+24В). Индикатором (-СВ) не комплектуются.
“СЕНС...-минус 60С” - со встроенной схемой обогрева (+24В, 1Вт) для эксплуатации при температуре от минус 60 град. С

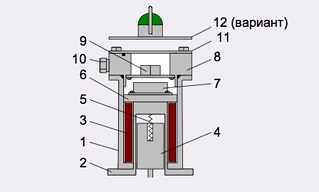

Рис. 1. Конструкция привода.

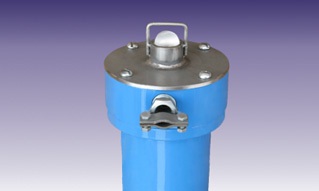

Рис. 2. Привод с индикатором (вариант “...- СВ”).

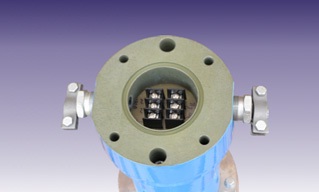

Рис. 3. Клеммный отсек привода с двумя кабельными вводами (вариант “... -2КВ”).
Технические параметры
Напряжение питания: 220В±10%, (50±5)Гц, синусоидальное.
По заказу: +12В или +24В ±10%.
Потребляемая мощность в форсированном режиме - 150...300 Вт (в зависимости от типа привода).
Продолжительность форсированного режима: 1 с (первая попытка), 2с (вторая попытка), 3 с (третья попытка).
Маркировка взрывозащиты - 1ExdIIBT4 (по заказу - 1ExdIICT4).
Температура окружающей среды: (-50* ... +60) °С.
Климатическое исполнение по ГОСТ 15150: УХЛ1.
Степень защиты по ГОСТ14254-96: IP66.
Имеется вариант от -60С (со схемой обогрева).
