  3. Кран для подземной укладки

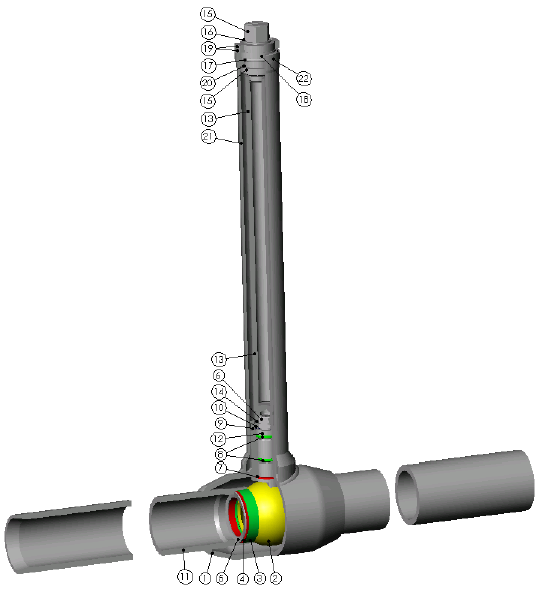

Кран для подземной укладки

ПОИСК

Кран для подземной укладки Кран для подземной укладки



Инструкция по безопасности:

1.1 В самом начале внимательно прочитать эту инструкцию по монтажу, эксплуатации и обслуживанию!
1.2 Проверить, чтобы положение крана открыто/закрыто соответствовало положению шпинделя и ручки!
1.3 Для избежания опасности проверить пригодность крана для работы в среде и в условиях!
1.4 При снятии крана проверить, что он не под давлением!
1.5 Не   превышать   максимальные   параметры   давления   и   температуры.   См.   кривую   давления   и температуры (не для пара) на странице 4.
1.6 Не использовать краны при температурах выше или ниже допускаемых!
1.7 Не забывайте, что чрезмерное наружное нагревание может провредить кран, например, при сварке!
1.8 Будьте внимательны при монтаже, эксплуатации и обслуживании крана!

2. До монтажа и эксплуатации предусмотреть следующее:

2.1 Пригодность. Всегда до монтажа проверить пригодность крана для среды. Стальной кран можно использовать в теплоснабжении (не для пара), в теплопроводах, в маслянных трубопродах и для бескислородной воды.
2.2 Проверка
Обратить особое  внимание  на то  правильный   монтаж,  рабочие условия   и  эксплуатацию
(проверить пригодность для среды)
Проверить маркировку на кране, что получено заказанное изделие.
Проверить, что в кране нет повреждений, которые смогли появиться при транспортировке,
хранении (сварочные соединения, окраска, коррозия).
Проверить, что оборудование других поставщиков подходит работе с краном.

3. Монтаж

3.1 Сварка к трубопроводу
3.1.1 Защиты патрубков снять только непосредственно до монтажа.
3.1.2 Проверить, что в кране или в трубопроводе нет грязи или посторонних предметов.
3.1.3 Проверить, что скос трубопровода подходящий для сварки крана.
3.1.4 Рекомендуется применение электрических методов сварки.
3.1.5 При сварке крана к трубопроводу кран должен быть полностью открытым (Чертеж 1.)


3.1.6 Рабочий, совершающий сварку, должен иметь соответствующую квалификацию.
3.1.7 При   сварке  предупредить   излишнее   перегревание   крана.   Необходимо  охладить   кран,   на пример, мокрым куском ткани или охлаждающим веществом.
3.1.8 Не открывать или закрывать кран сразу после сварки. Кран должен быть полностью охлажденным, когда его можно открыть или закрыть.
3.1.9 При планировании и строительстве блоков кранов необходимо предотвратить возникновение неконтролируемого теплового расширения.
3.1.10 При изоляции крана должно изолированная прокладка проходить до верхнего края втулки шпинделя
3.2 Испытание под давлением
Испытать кран под давлением 1.1 х PN, когда он соединен с трубопроводом и закрыт. При испытании под давлением трубопровода 1,5 х PN кран должен быть полностью или наполовину открытым. После этого проверить плотность крана.

4. Эксплуатация

4.1 Кран, предназначенный для применения в качестве запорного крана, можно использовать только в положениях открыто или закрыто.
4.2 Избежать чрезмерно быстрого закрытия крана из-за гидравлических ударов. При размерах > DN 150 рекомендуется применение обводного крана.
4.3 Когда кран долго остается в положении открыто или закрыто, слелудет его открывать и закрывать несколько раз в течение года, чтобы он не заклинивал.
4.4 Отметка в шпинделе показывает положение шара (Черт. 2.).
4.5 При эксплуатации крана в коррозийных условиях предусмотреть специальную защиту для корпуса крана и патрубков.
4.6 Если кран является единственным компонентом под давлением в конце линии, следует его заткнуть фланцем, втулкой или другим соответствующим способом.
4.7  При эксплуатации крана  Ду20-150 использовать специальный Т-образный   ключ   для   избежания повреждения конца шпинделя. Рекомендуем использование крана с планетарной передачей с начиная с типа Ду200.

5. Обслуживание

5.1. При нормальных условиях кран не требует обслуживания, но при необходимости кольца "О" шпинделя можно заменить.
5.2 При обслуживании, если кран не снимают с линии, он не должен быть под давлением.
5.3 При смене колец "О" кран должен быть в положении закрыто.
5.4 При снятии крана из трубопровода он не должен быть под давлением.
5.5 При смене колец "О" защитное оборудование должно быть предусмотрено.
5.6 Кран открыть только после смены требуемых деталей.

6. Транспорт и хранение

6.1 Защитить краны от воды, влажности и прямого солнечного света.

7. Гарантия

7.1 Фирма Naval Oy дает гарантию на пять лет на свою продукцию, которая  подземной укладки  под изоляцию (т.н.на краны под предизоляцию).
7.2 Гарантия действительна при дефектах из-за производства или материалов.
7.3 Гарантия  не действует при  повреждениях,  вызванных неправильным  монтажем,  использованием, обслуживанием или хранением.
7.4 Для получения гарантийнной компенсации необходимо поставить дефектный продукт на исследование фирме Naval Oy.
